24款五菱星光S安装说明

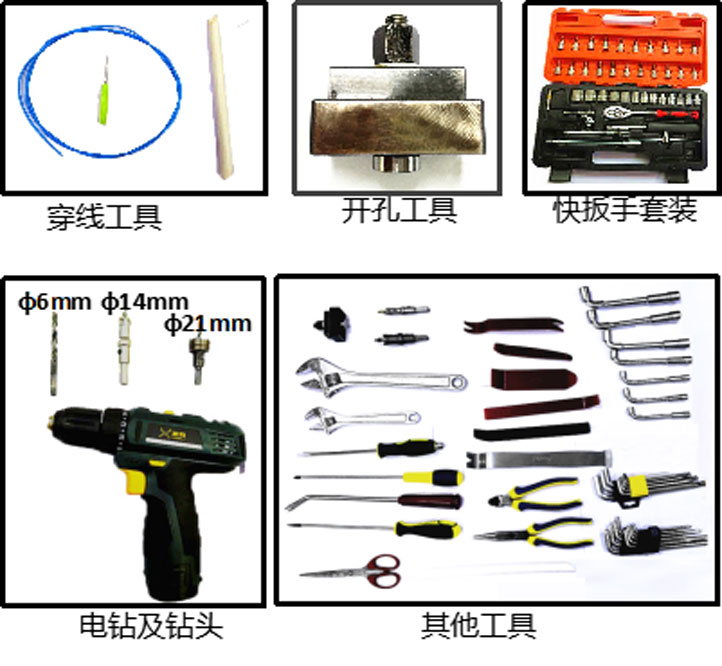

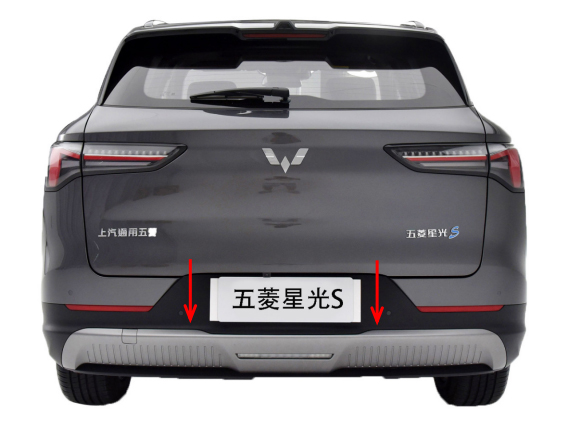

一. 安装注意事项

、

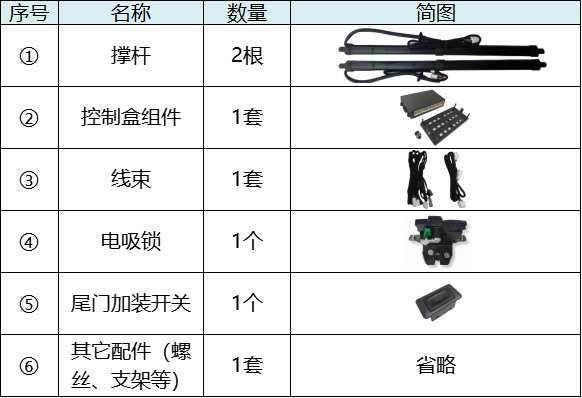

四. 安装方法

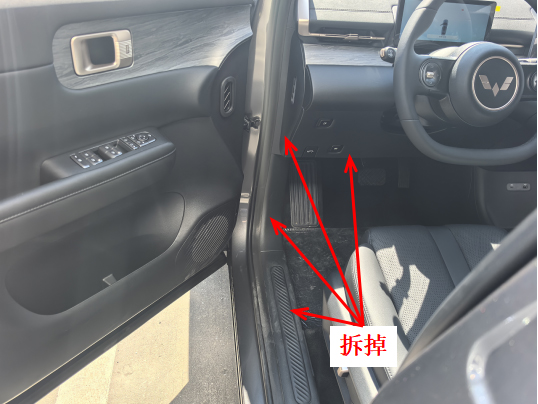

1、拆掉驾驶室保险盒饰板与驾驶室左侧门槛饰板。

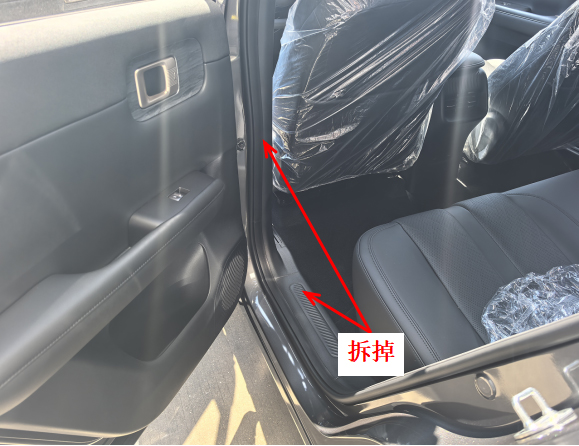

2、拆掉左后排B柱饰板、门槛饰板。

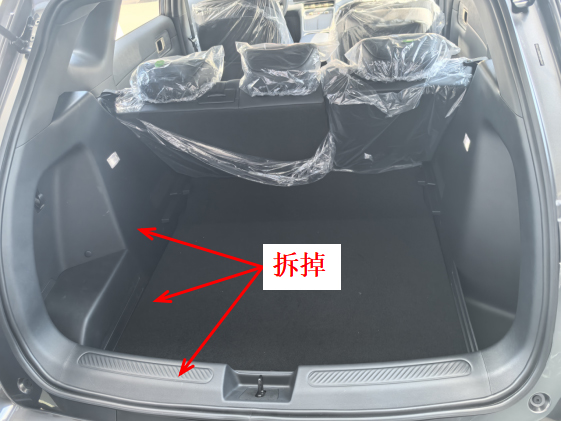

3、拆开尾箱左侧饰板、尾箱垫板和泡沫储物盒。

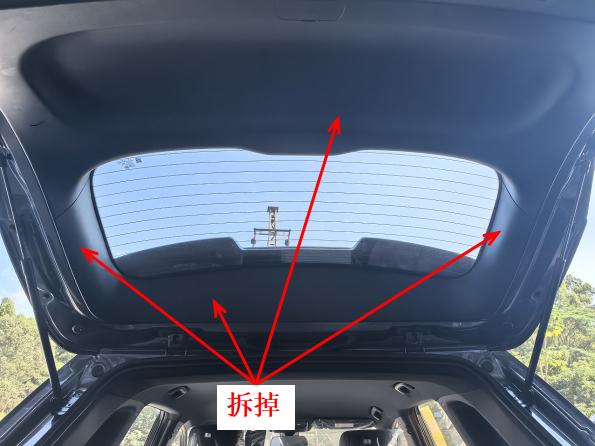

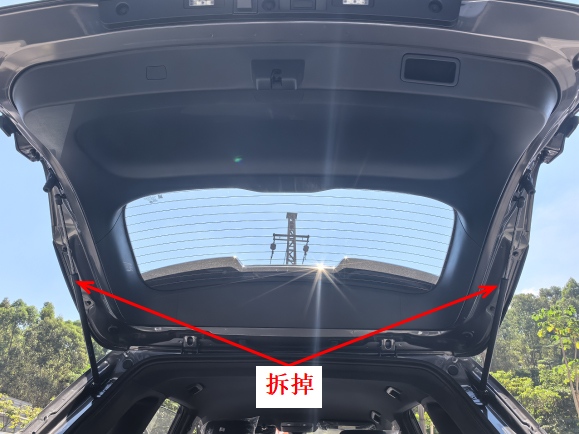

4、拆开尾门饰板。

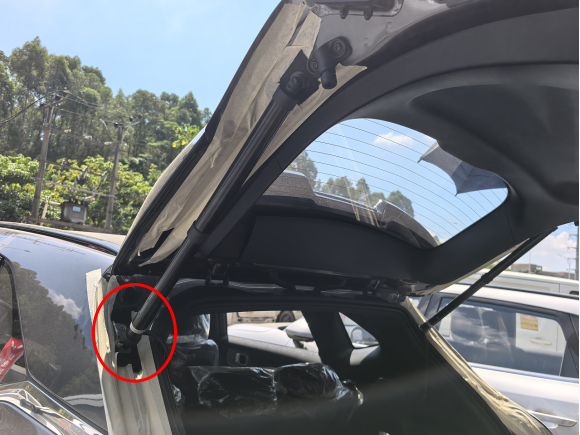

5、拆掉原车气动杆。

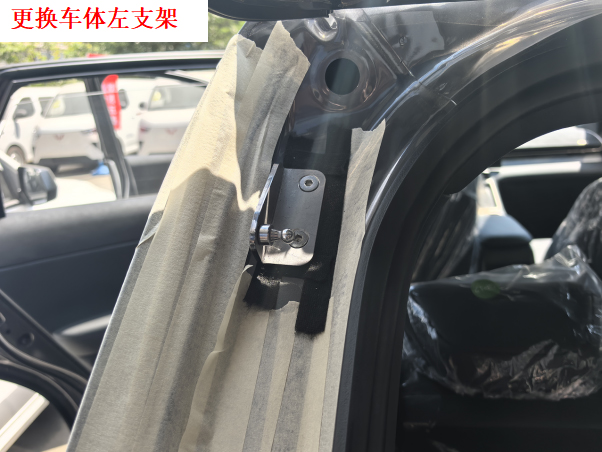

6、更换车体左支架。

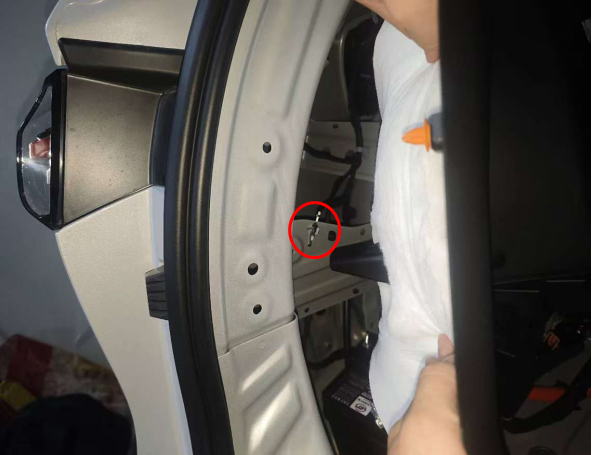

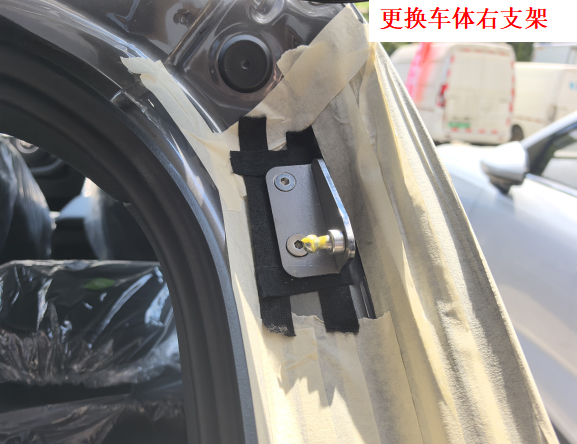

7、更换车体右支架。

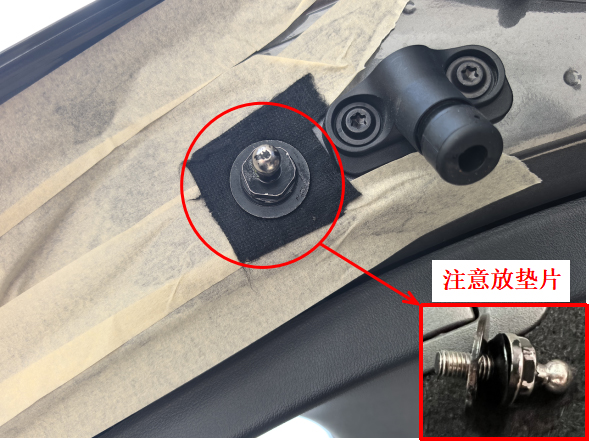

8、更换尾门左右球头(注意放垫片)。

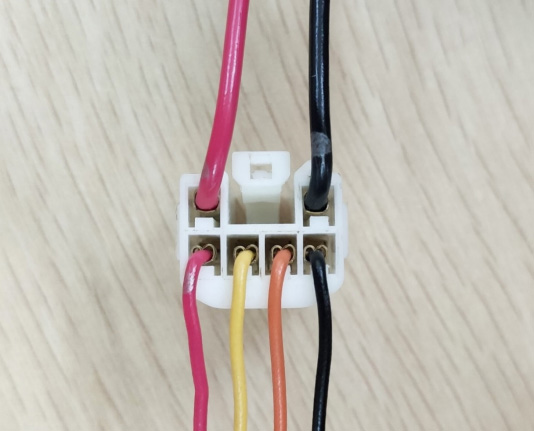

9、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在车体，左右一样。

10、从原车预留孔位进撑杆线（左右两边都一样）。

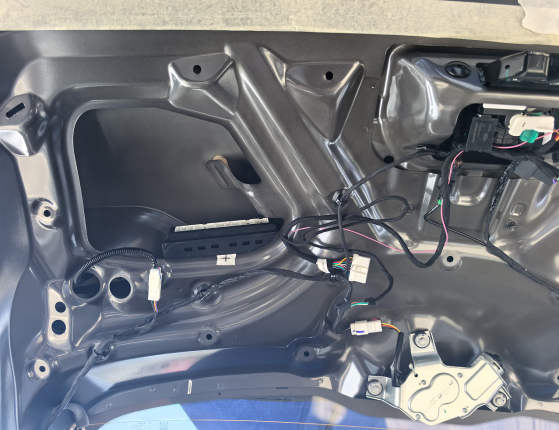

11、穿左右撑杆线到尾门，塞好胶塞。

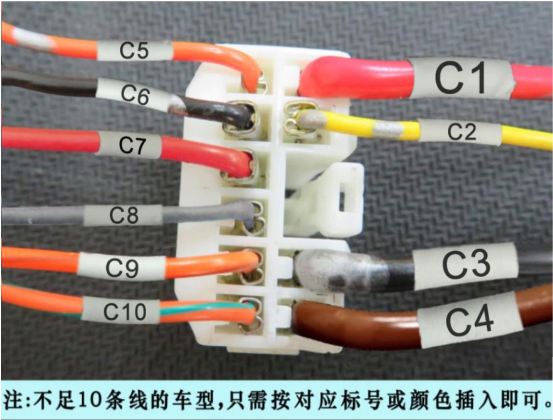

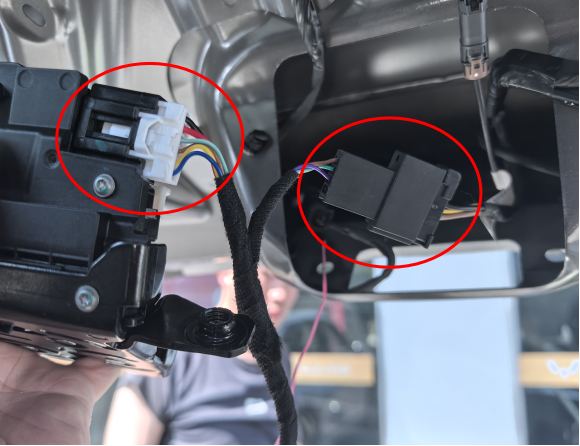

12、将撑杆线端子按示意图插入胶壳。

13、拆原车锁。

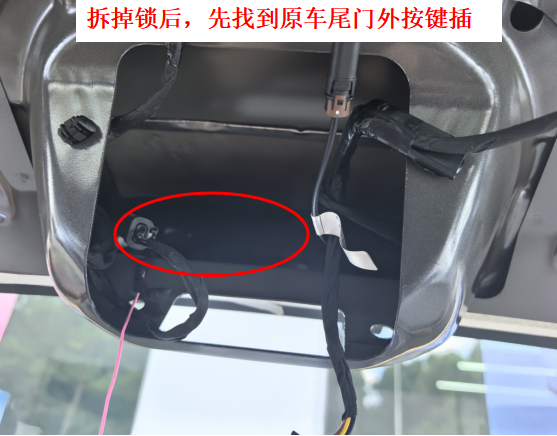

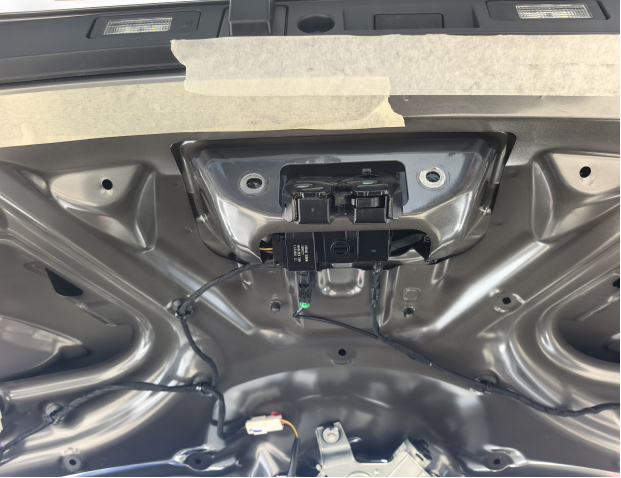

14、拆掉原车锁后，找到原车尾门外按键插头。

15、对插原车尾门外按键插头。

16、锁信号线对插好电吸锁插头。

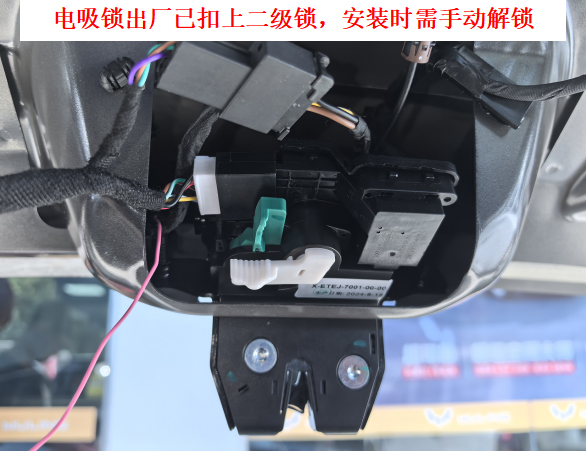

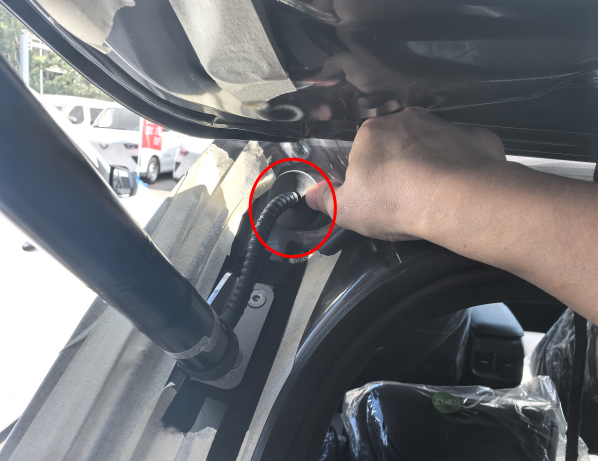

17、安装电吸锁。

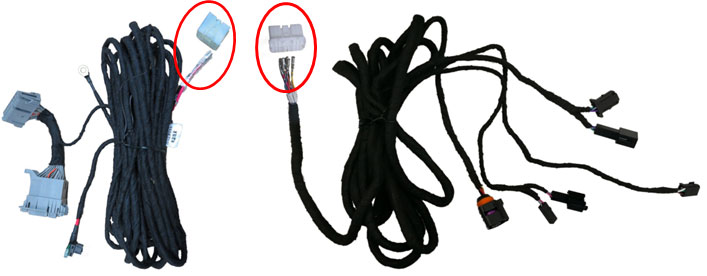

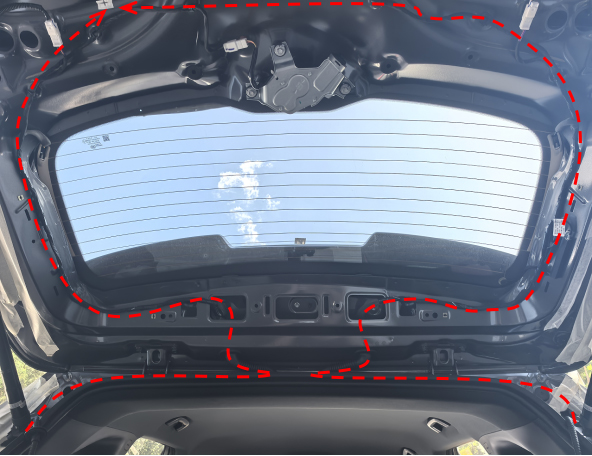

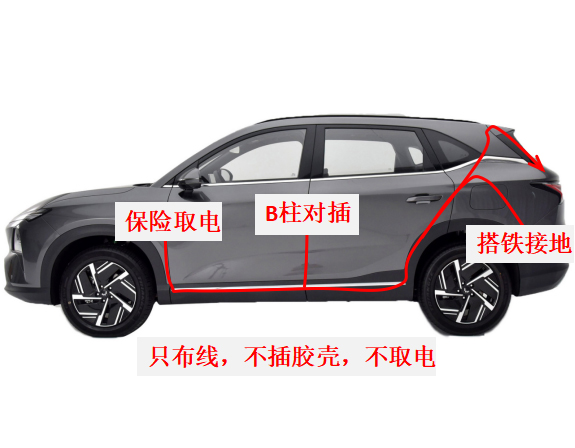

18、布电源线到尾门。

19、尾门左侧搭铁接地。

20、电源线端子按示意图插到胶壳内（胶壳在控制盒上）。

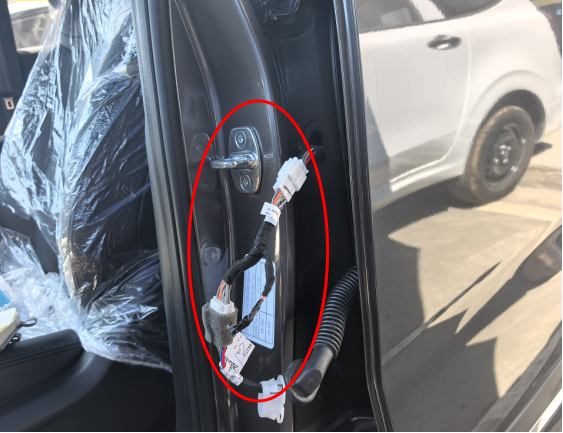

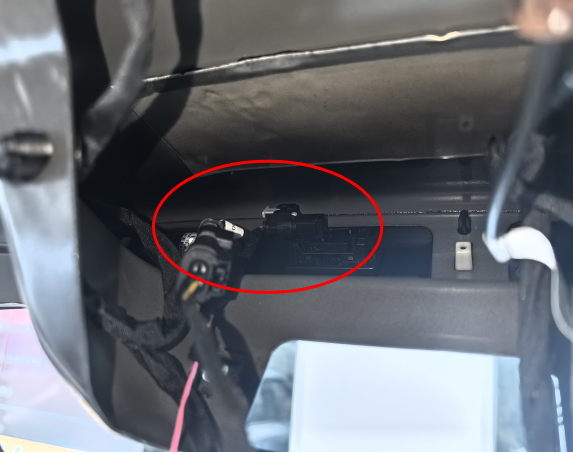

21、左后排B柱，对插好B柱胶壳。

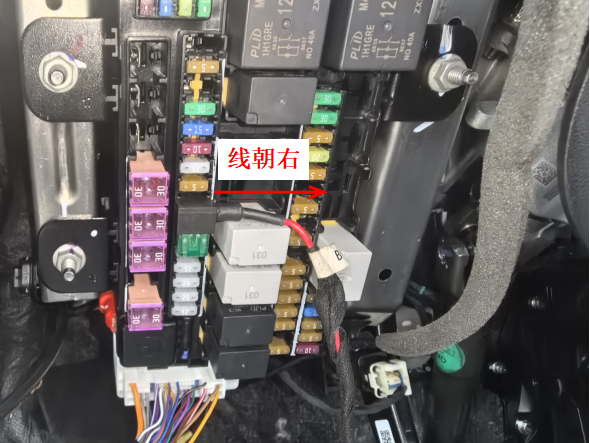

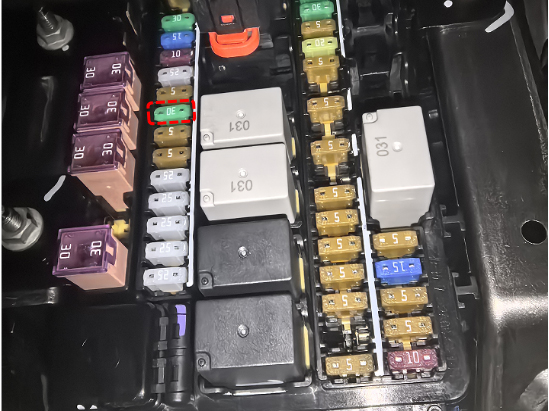

22、保险盒取电脚位如图所示。

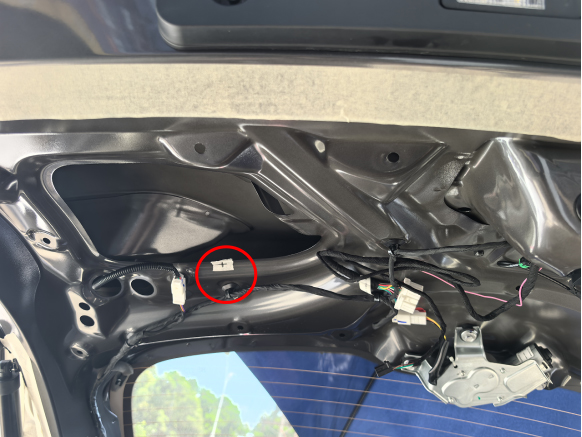

23、取下原车线扣。

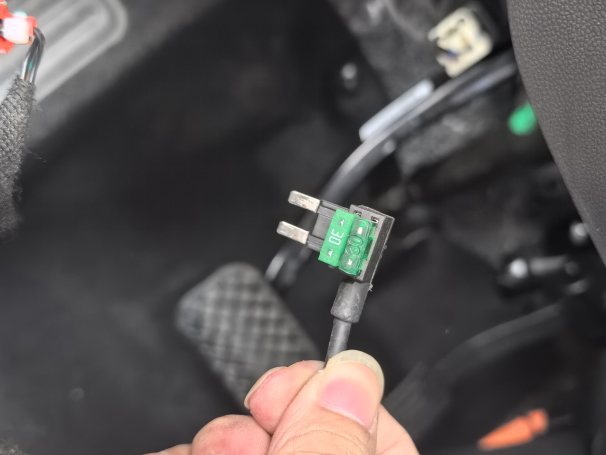

24、取电器插入保险盒，注意线朝向。

25、在图示位置用钻头打Φ6圆孔。

26、安装控制盒。

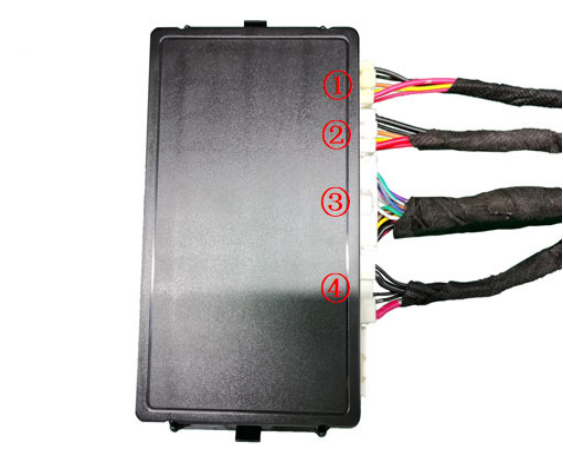

27、将左右撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

28、按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

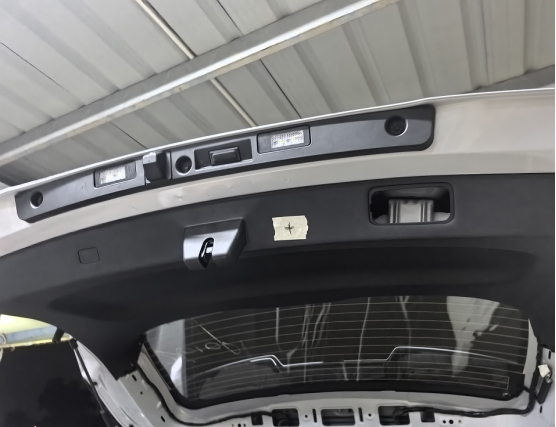

29、在原车尾门小饰板图示位置贴好开孔模板，注意对好饰板内空位，开孔安装加装开关。

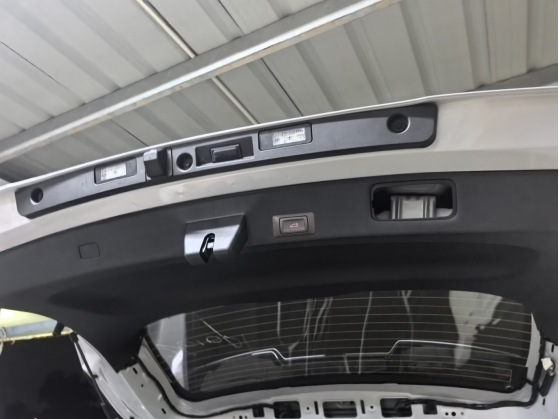

30、装好加装开关，装回所有饰板。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 长按遥控钥匙尾门键；

  ● 按驾驶室的解锁键3次；

  ● 按原车尾门开关；

  ● 按尾门加装开关。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

①关门加速

长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。

（关门加速有五档，重复此步骤一次升一档）

②开门加速

长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。

（开门加速有五档，重复此步骤一次升一档）

③语音唤醒词和开关尾门命令词自定义

长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声。

短按短响1声后松手，语音设置唤醒词，如：小威小威。短响2声后设置成功

短按短响1声后松手，语音设置开尾门命令词，如：打开后备箱。短响2声后设置成功

短按短响1声后松手，语音设置关尾门命令词，如：关尾门。短响2声后设置成功

短按短响1声后松手，保存设置。

（注意：如下可能会误判：开尾门，关尾门。所以设置开关尾门的命令词有些差异容易识别。）

④屏蔽语音模块

长按尾门上的加装开关，听到第4声“嘀”后松开开关，短响4声，屏蔽语音模块生效。

（重复设置可来回切换）

⑤高度设定

长按尾门上的加装开关，听到第5声“嘀”后松开开关，长响1声，高度记忆成功。

小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

⑥遥控解锁键快按、慢按模式切换

长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响1声、短响1声，遥控器按键切换成功。

（重复设置可来回切换）

⑦遥控解锁键按3次/2次切换

长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响1声、短响2声，遥控器按键切换成功。

（重复设置可来回切换）

⑧增加刹车力（开门保持力）

长按尾门上的加装开关，听到第8声“嘀”后松开开关，长响1声、短响3声，刹车力增加生效。

（增加刹车力有五档，重复此步骤一次升一档）

⑨恢复出厂设置

长按尾门上的加装开关，听到第9声“嘀”后松开开关，长响1声、短响4声，恢复出厂设置生效。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
