(XP）17-22款本田CR-V/皓影(车身进线)安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

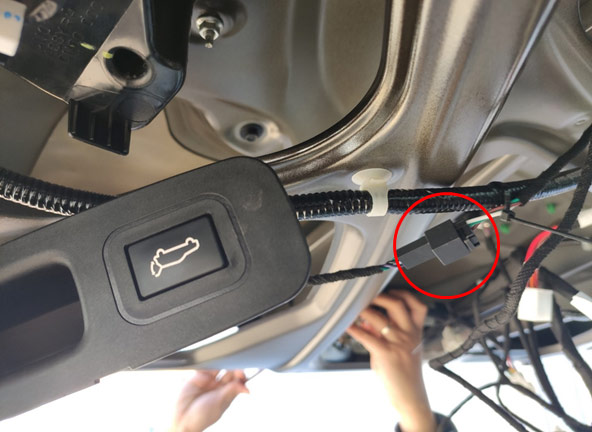

 ● 部分线束的端子在出厂时尚未插胶壳（如下图红色圈内的端子），布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头（如下图蓝色圈内的插头）与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

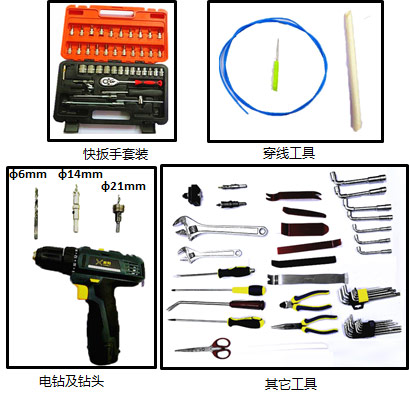

二.安装工具

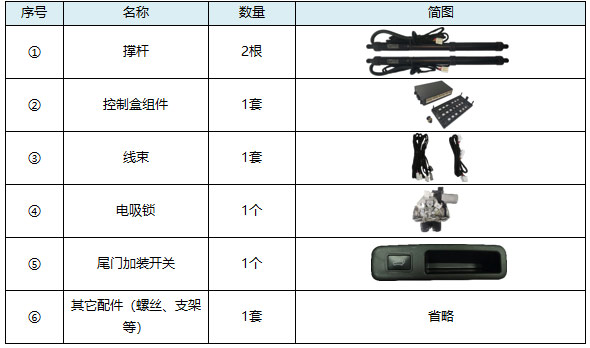

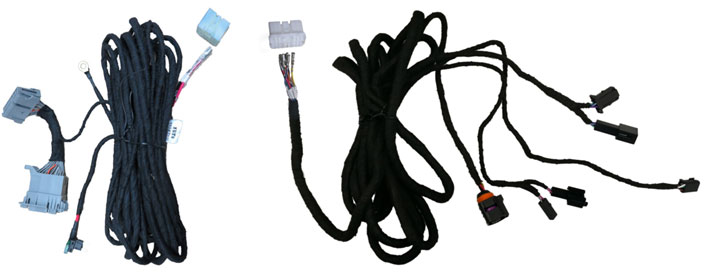

三.产品清单

四.安装方法

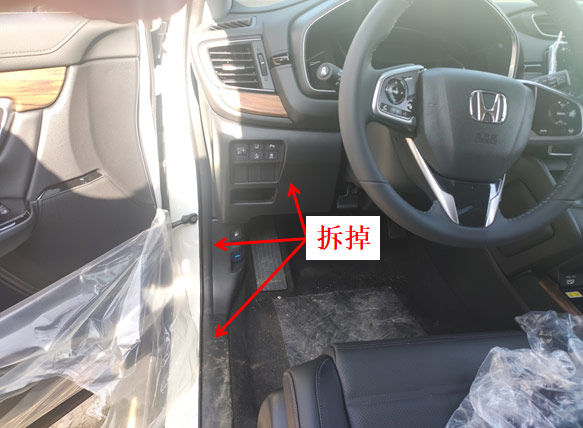

1、拆驾驶室左侧饰板，脚踏板。

2、拆B柱饰板、左后排脚踏板。

3、取出尾箱垫板，拆掉左侧饰板。

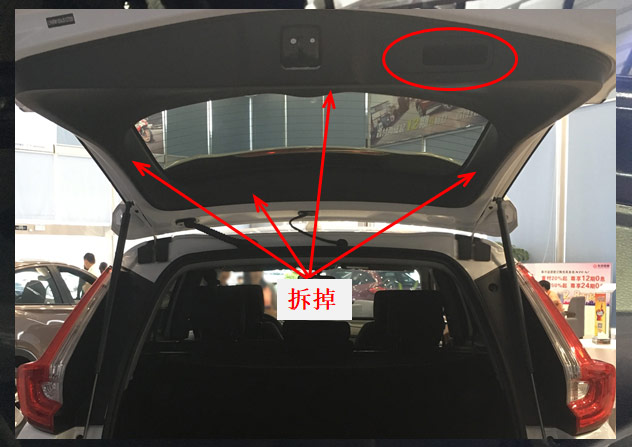

4、拆尾门饰板。

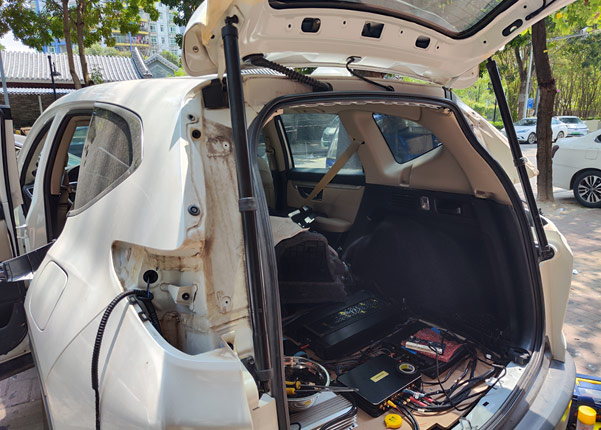

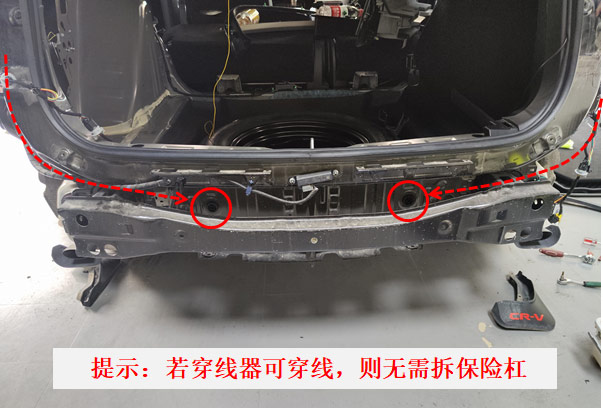

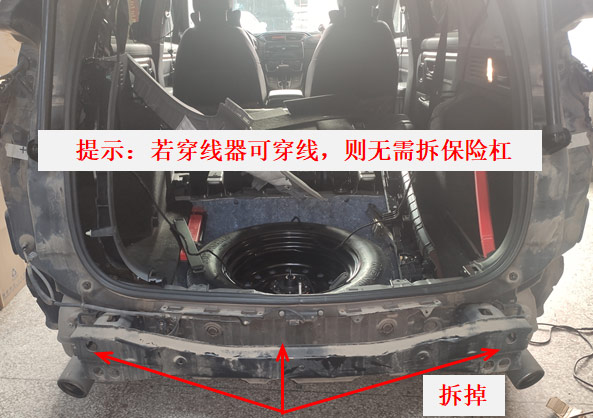

5、拆掉保险杠（提示：若穿线器可穿线，则无需拆保险杠）。

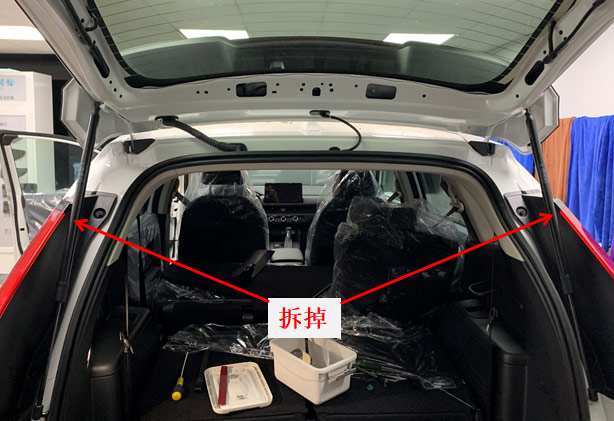

6、拆气动杆。

7、安装我司电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在车身。

8、保险杠孔塞进线。

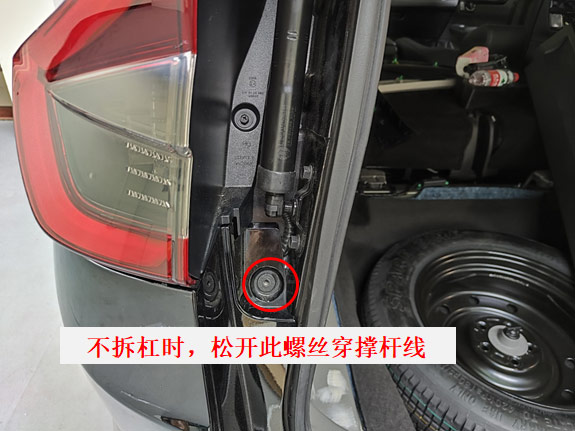

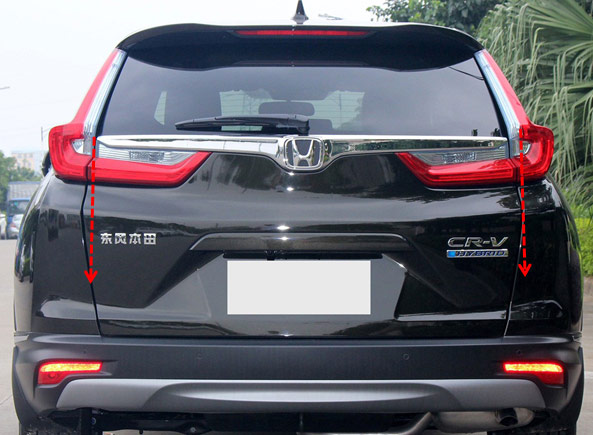

9、不拆杠时，撑杆线从此处下穿至保险杠内（左右一样）。

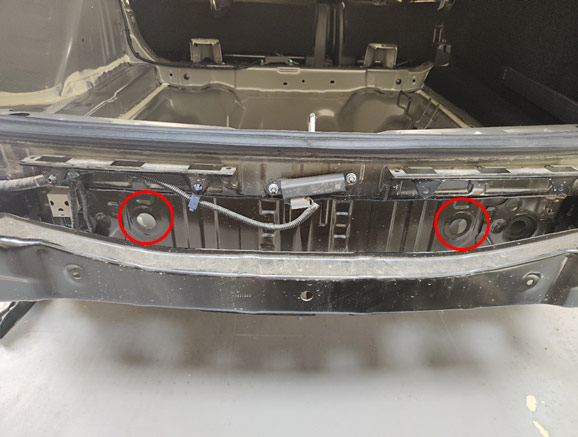

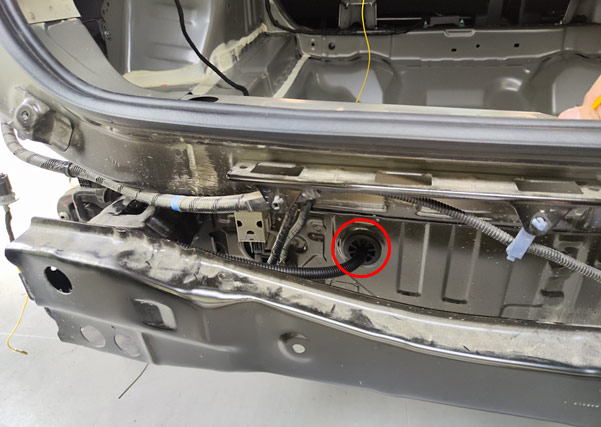

10、取掉原车胶塞，保险杠孔进线。（提示：若穿线器可穿线，则无需拆保险杠）。

11、塞好孔塞，左右一样。

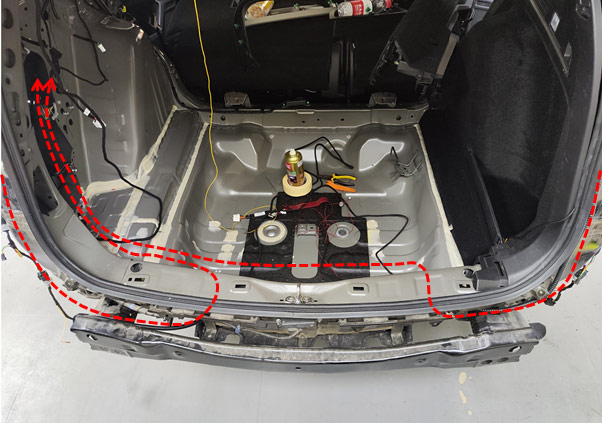

12、布撑杆线至尾箱左侧。

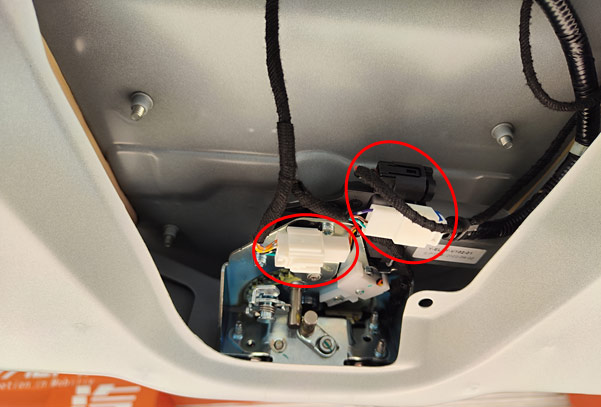

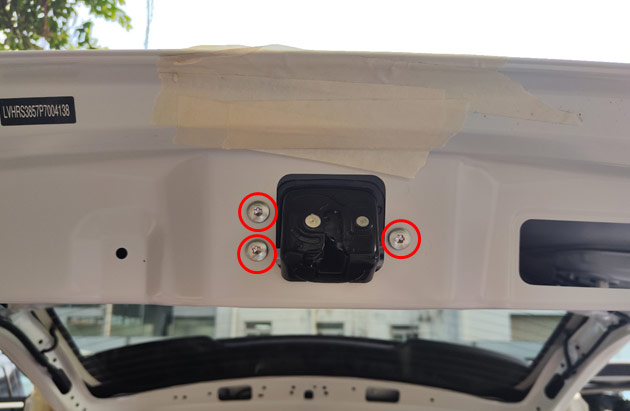

13、拆原车锁，安装电吸锁。

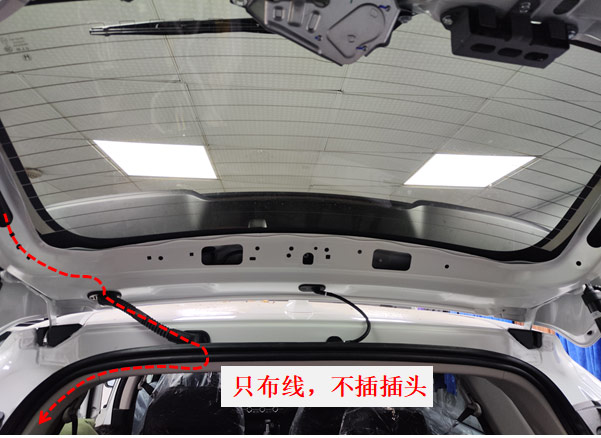

14、布锁信号线到后备箱左侧（只布线，不插插头）。

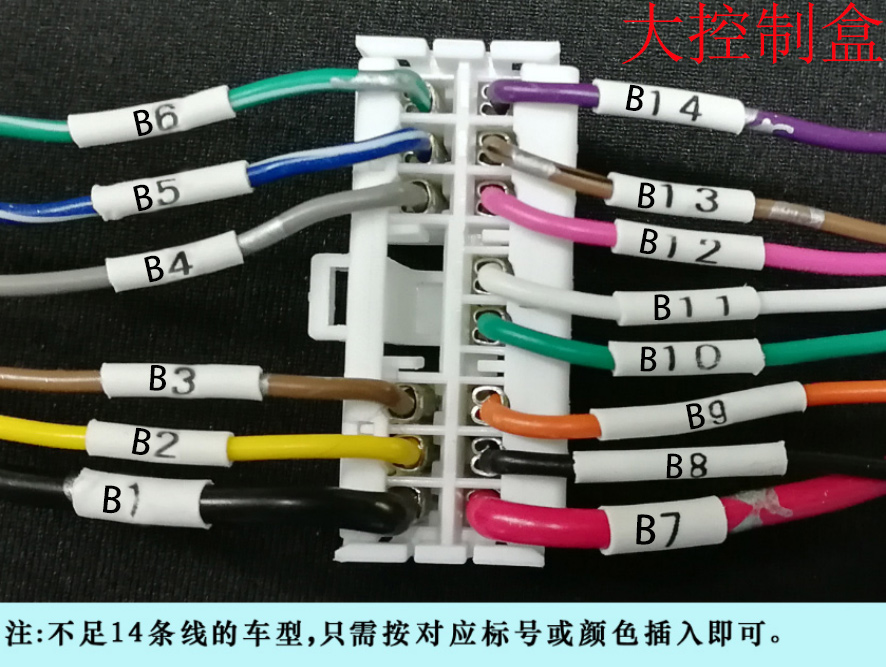

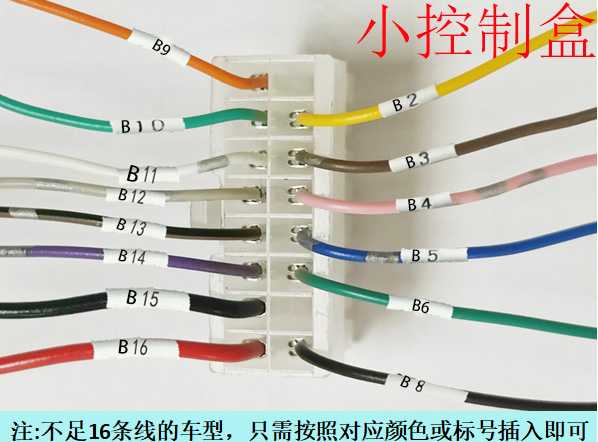

15-1、二选一、锁线端子按示意图插到胶壳内【如果配送的是14pin胶壳选此插线方式】。

15-1、二选一、锁线端子按示意图插到胶壳内【如果配送的是16pin胶壳选此插线方式】。

16、锁信号线对插电吸锁插头。

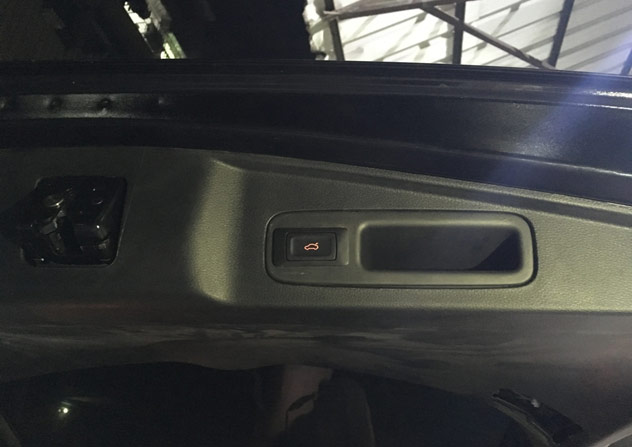

17、安装加装开关。

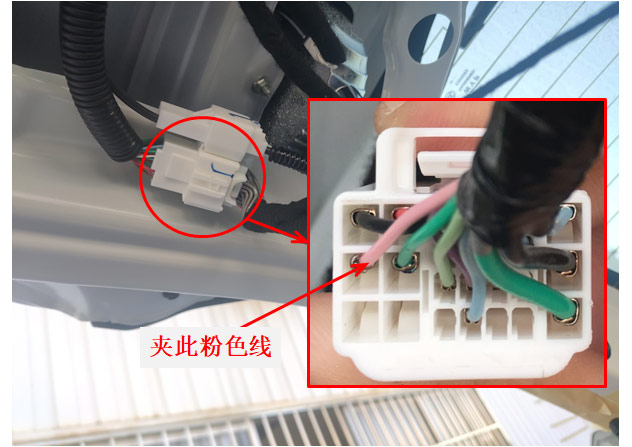

18、接尾门开关信号，夹图示插头粉色线，连接到我司锁信号线的粉红色线。

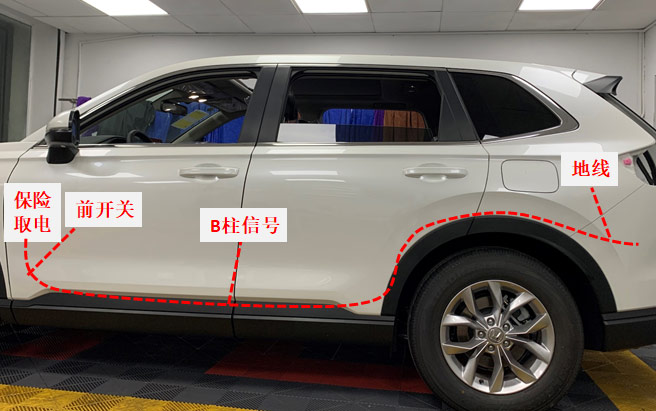

19、布电源线（只布线，不插电）。

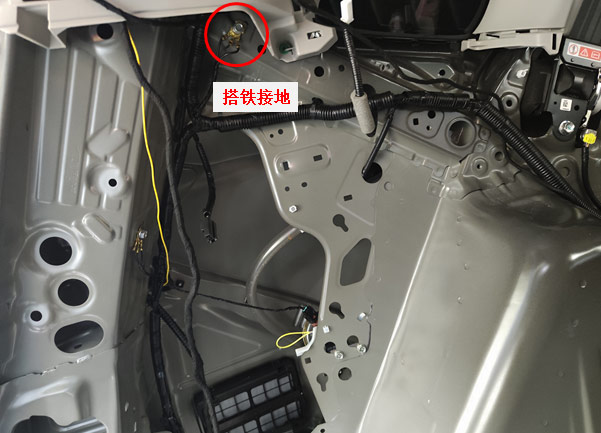

20、搭铁接地。

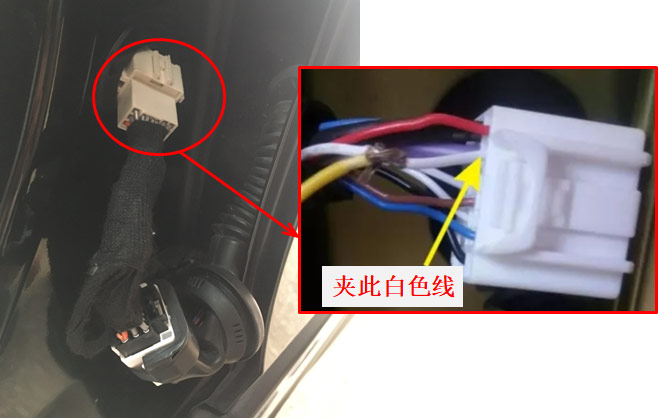

21、连接B柱解锁信号，夹B柱胶壳图示白色线（从左往右数，第1排第2脚白色线），连接到我司电源线的橙色线。

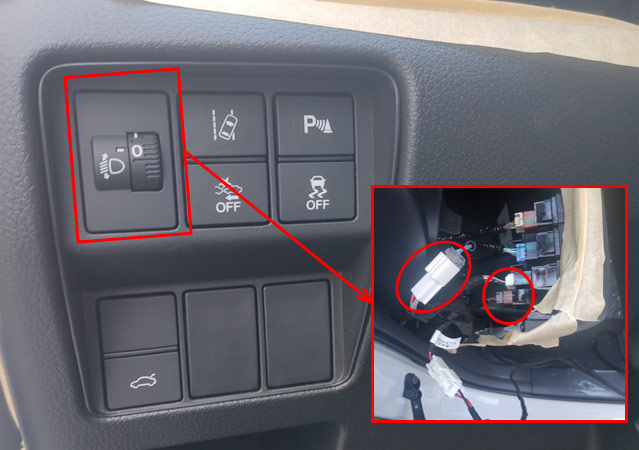

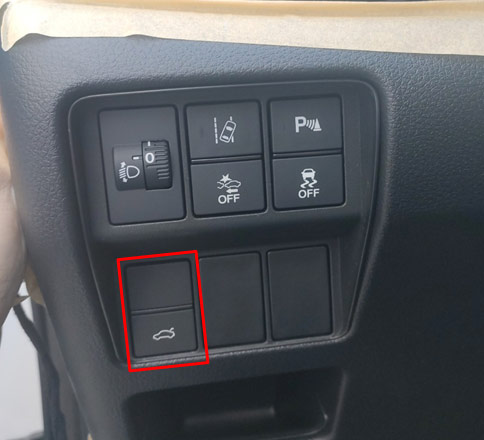

22、取下原车空位按键，安装驾驶室开关。

23、对插驾驶室开关插头。

24、检查对插插头，确认无误。

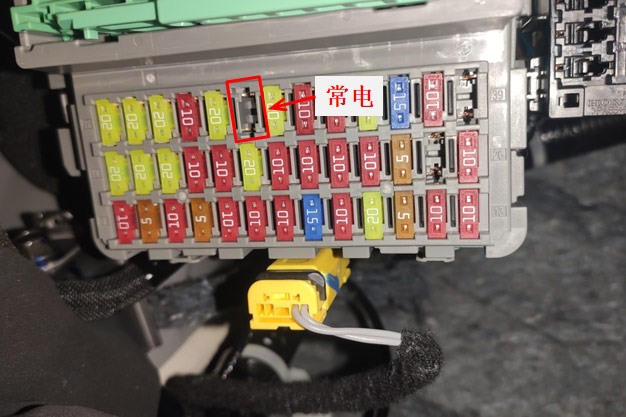

25、保险盒常电（从上往下数第1排第6个）。

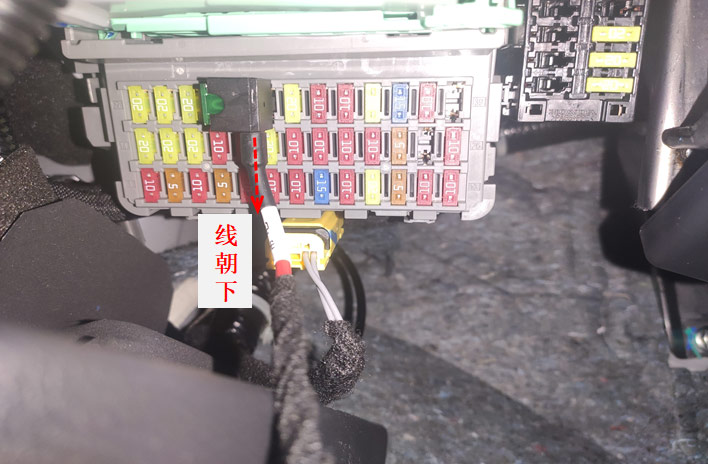

26、拔下原车保险插在取电器上，再将取电器插入保险盒，注意线的朝向，不可插错。

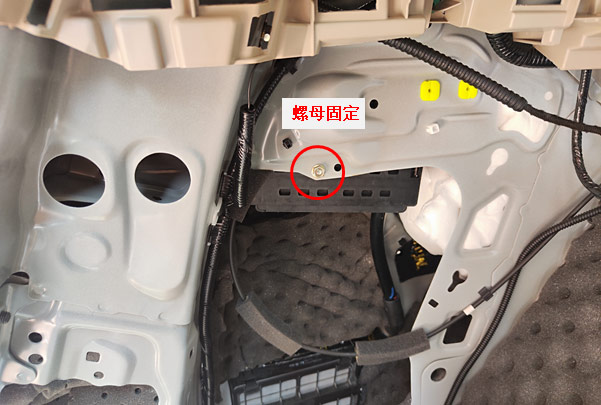

27、螺母固定控制盒。

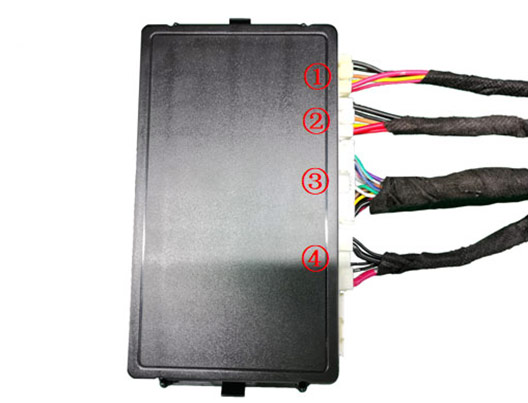

28、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

29、系统初始化一次，然后测试电动尾门各项功能。

30、安装好加装开关，装回所有饰板。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶位尾门按键：开门长按4秒；

  ● 按驾驶位的解锁按键3次；

  ●  按尾门外的按键开关按键；

  ● 按尾门的加装开关按键。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到“嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
