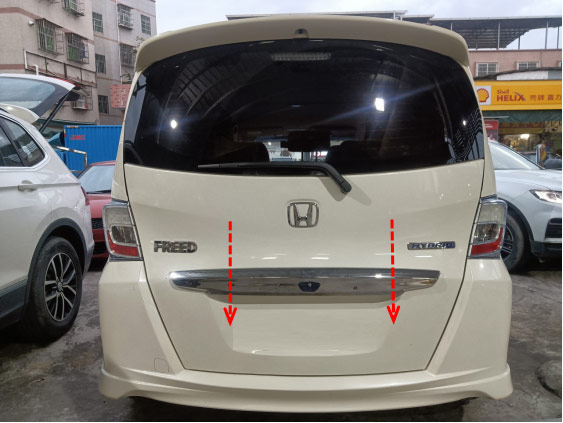

14款本田右舵Freed（GB3/GP3）安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

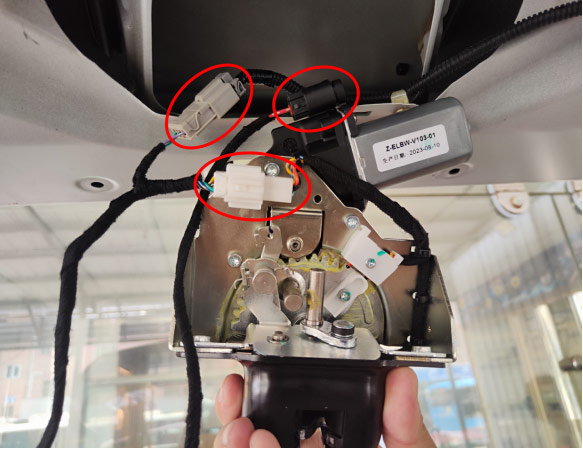

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

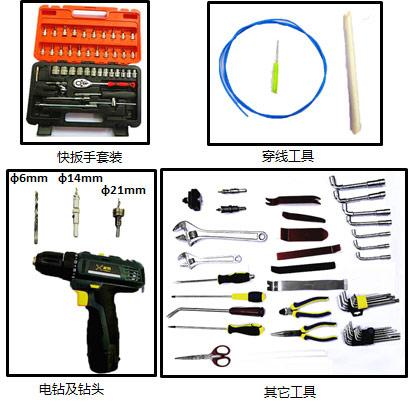

二.安装工具

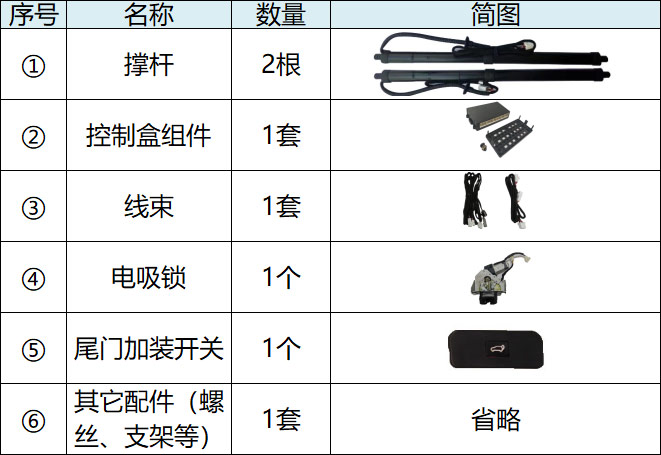

三.产品清单

四.安装方法

1、拆掉驾驶室右侧开关面板、脚踏板。

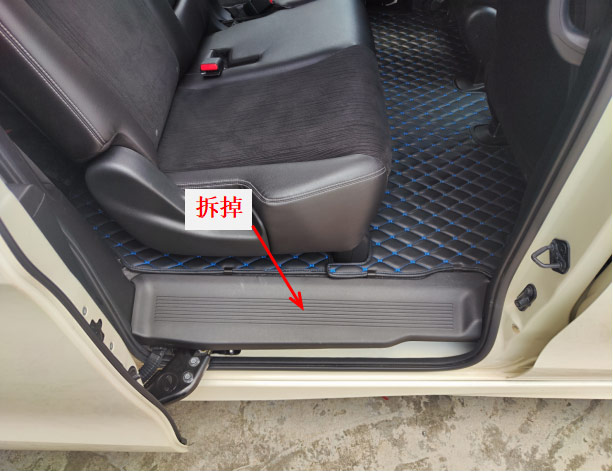

2、拆掉后排右侧脚踏板。

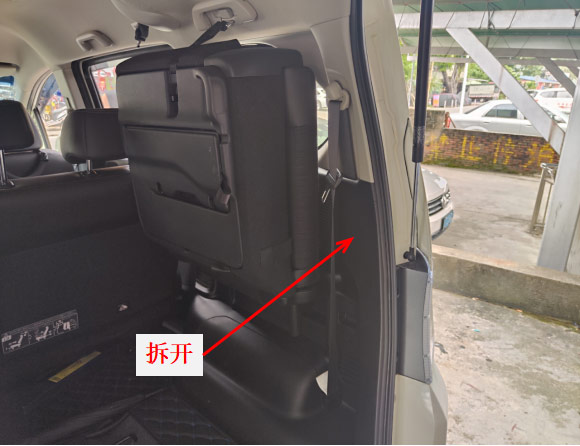

3、拆开尾箱右侧饰板过线。

4、拆开尾箱左侧饰板过线。

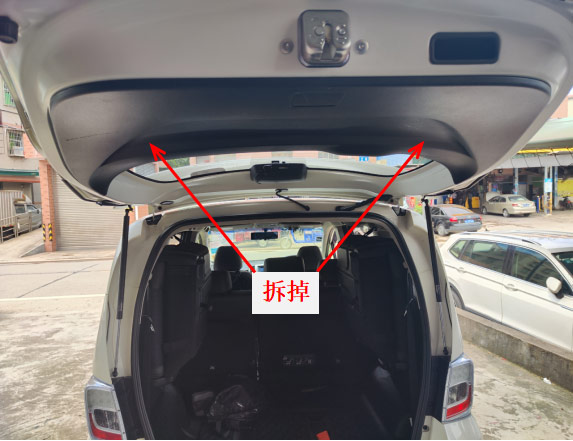

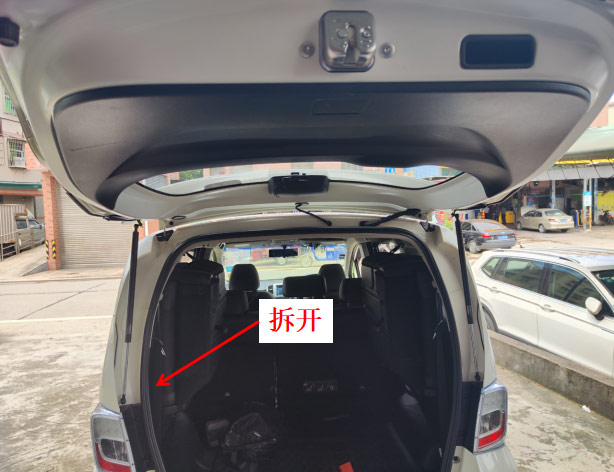

5、拆掉尾门饰板。

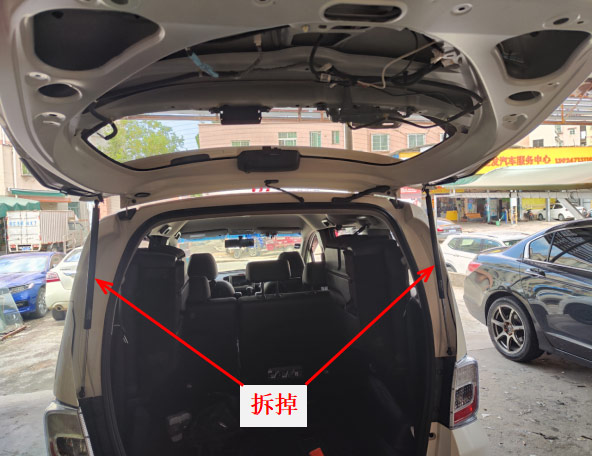

6、拆掉原车气动杆。

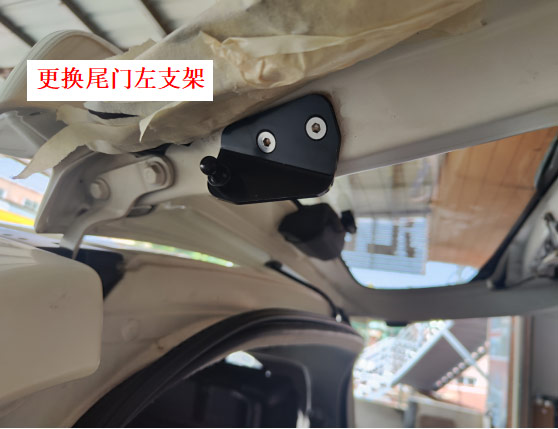

7、更换尾门左支架，注意球头位置靠铰链一端。

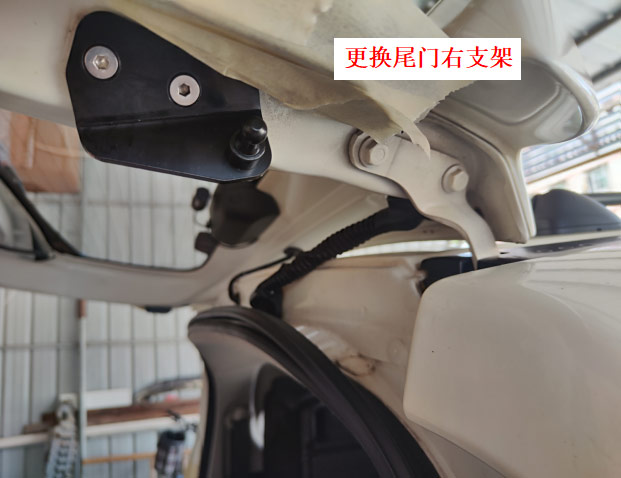

8、更换尾门右支架，注意球头位置靠铰链一端。

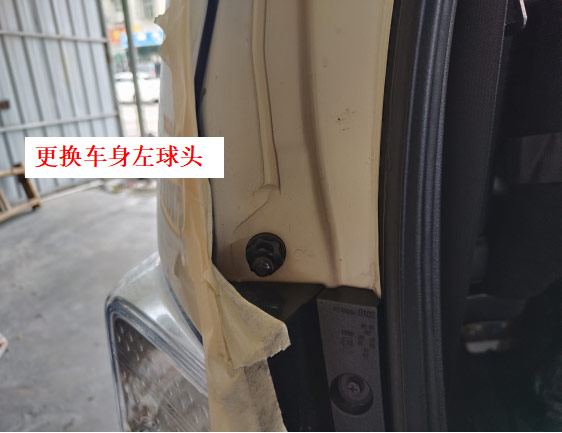

9、更换车身左球头。

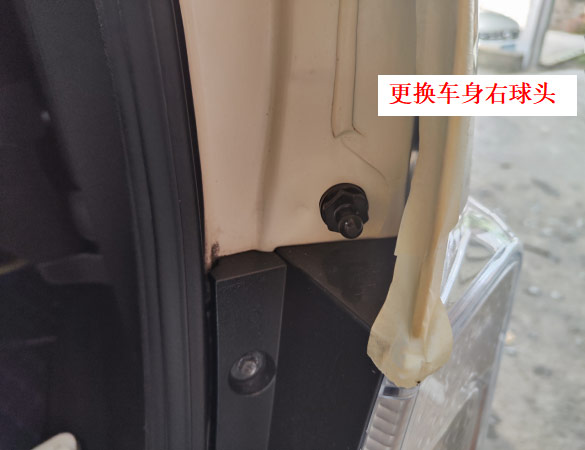

10、更换车身右球头。

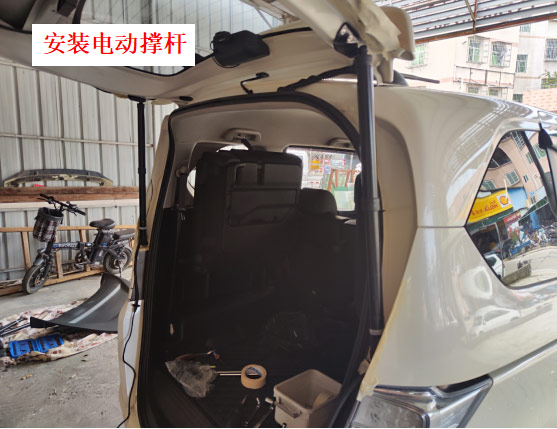

11、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在车身，左右一样。

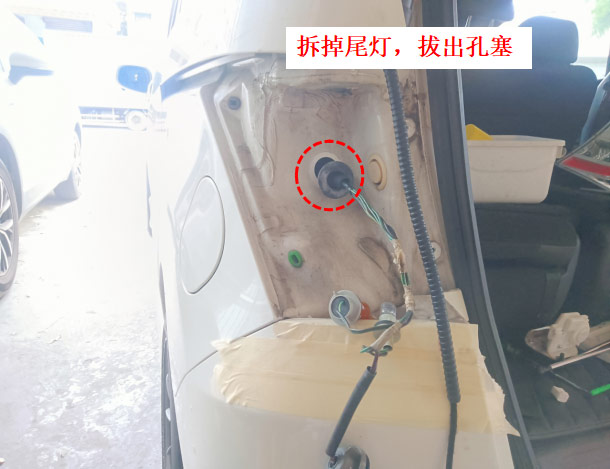

12、拆掉尾灯，拔出孔塞，左右一样。

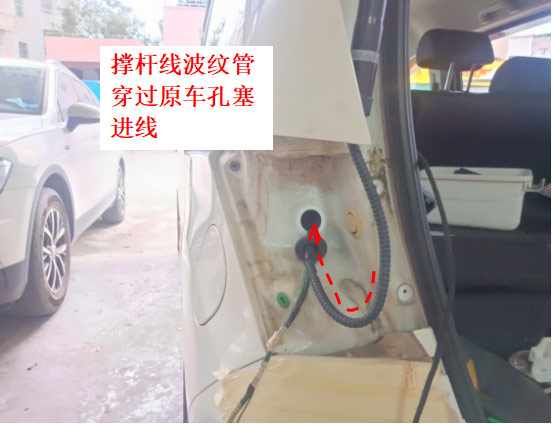

13、撑杆线波纹管穿过原车孔塞进线，左右一样。

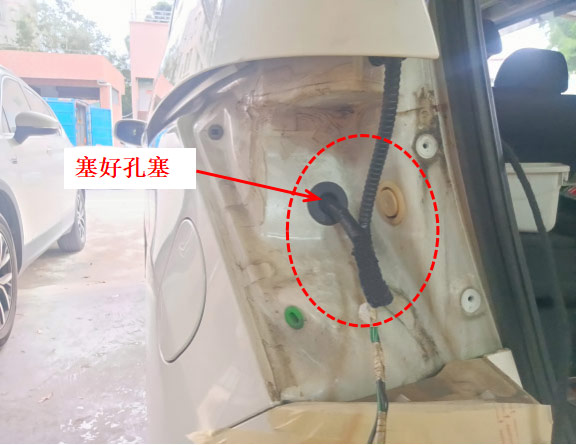

14、用电工胶布缠好线束，注意不要扯到线束，塞好原车孔塞，左右一样。

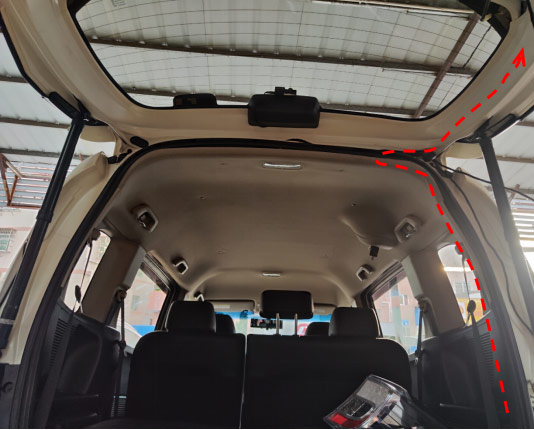

15、布撑杆线。

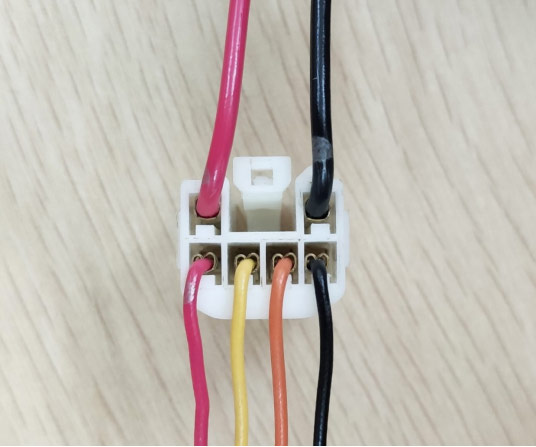

16、将撑杆线端子按示意图插入胶壳。

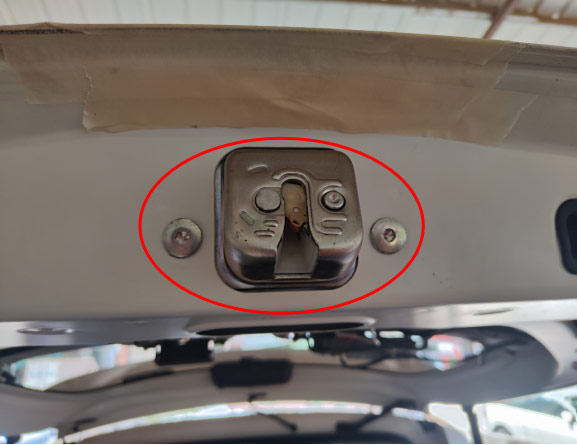

17、拆掉原车锁。

18、锁信号线对插电吸锁插头。

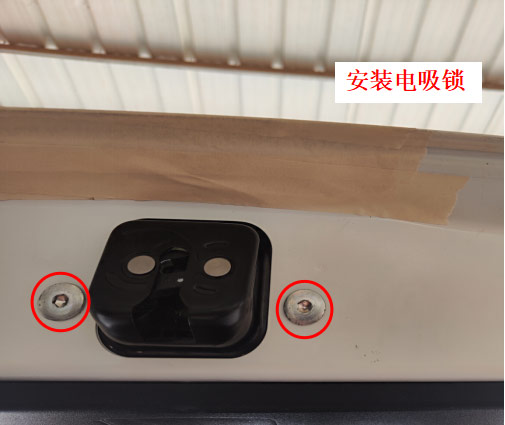

19、安装电吸锁。

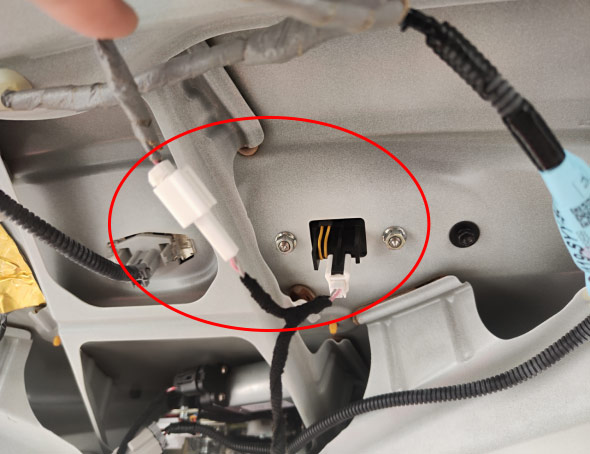

20、对插原车尾门开关插头。

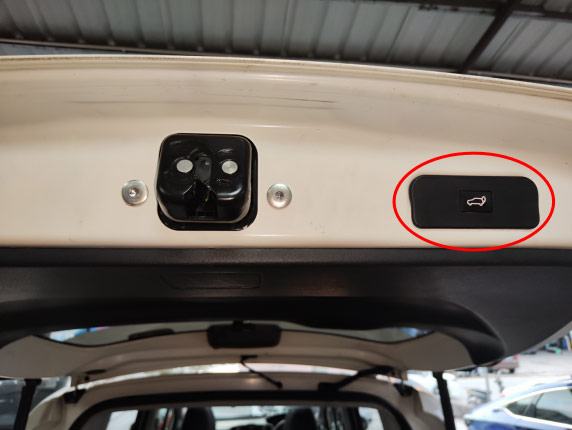

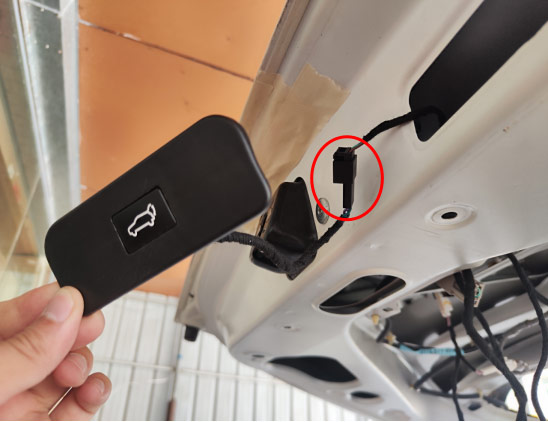

21、对插尾门加装开关。

22、装好尾门加装开关。

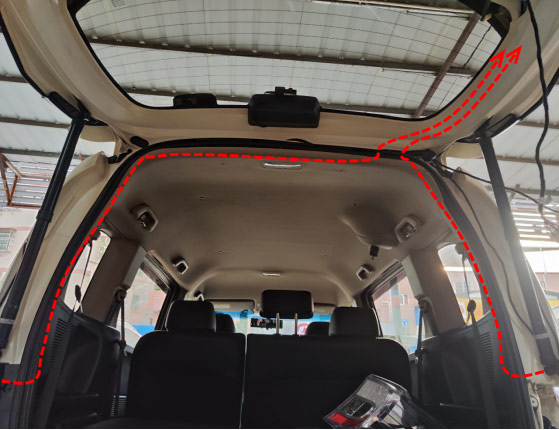

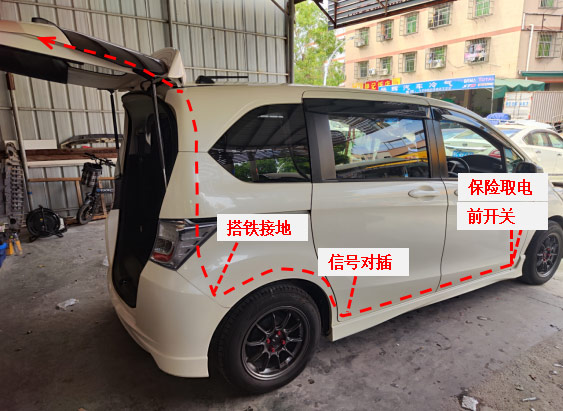

23、布电源线（只布线，不插插头，不取电）。

24、穿电源线到尾门（只穿线，不插插头，不取电）。

25、将电源线端子按示意图插入胶壳。

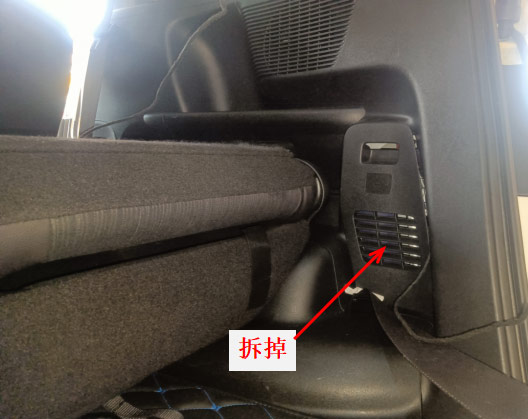

26、拆掉尾箱右侧图示盖板（里面搭铁地线）。

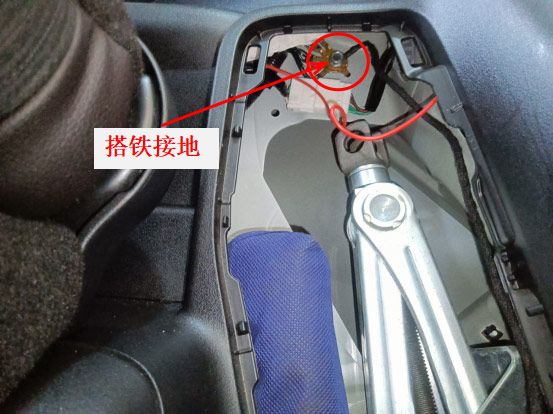

27、搭铁接地。

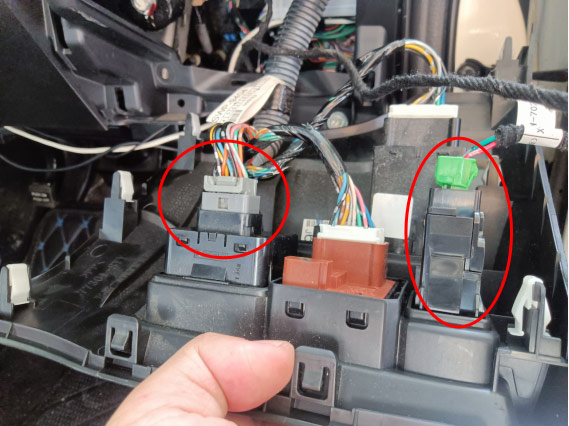

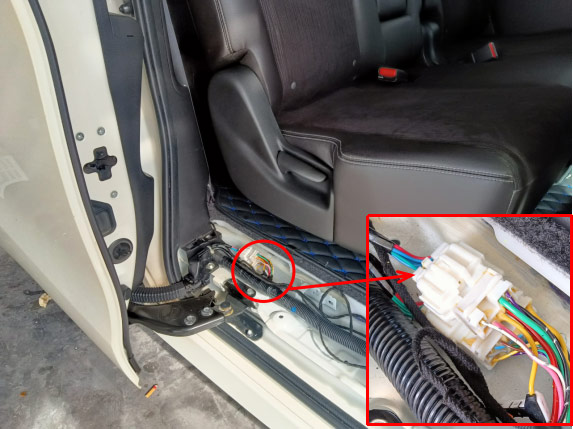

28、右侧后门，对插B柱信号插头（上面那个胶壳）。

29、装好加装前开关，对插前开关插头和亮灯信号线插头。

30、检查所有插头是否插好。

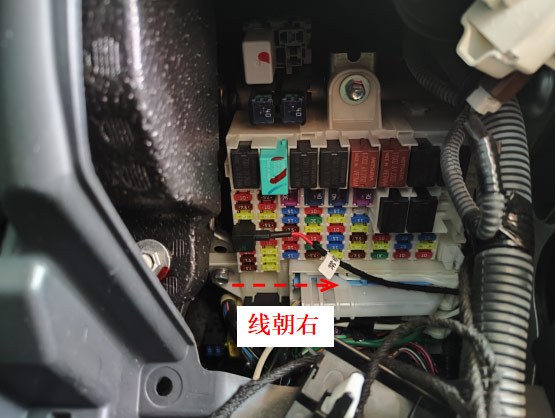

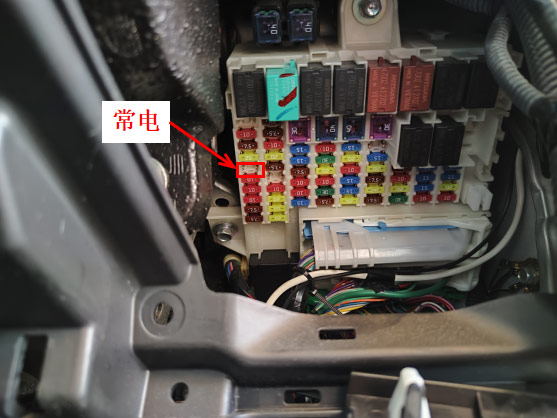

31、驾驶室保险盒取电脚位如图所示。

32、将取电器插入保险盒，注意线的朝向。

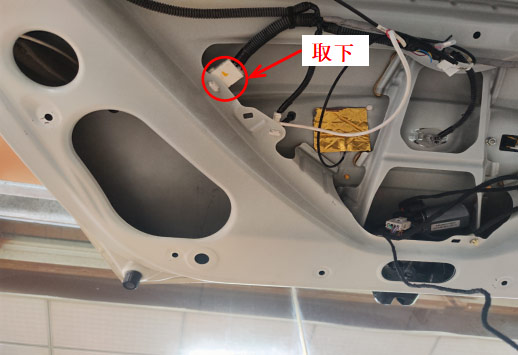

33、取下图示位置原车线扣。

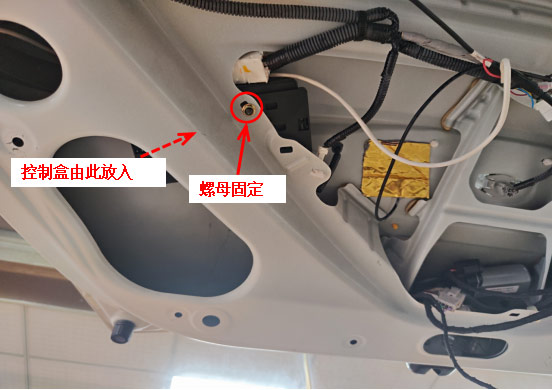

34、安装控制盒，用螺母固定。

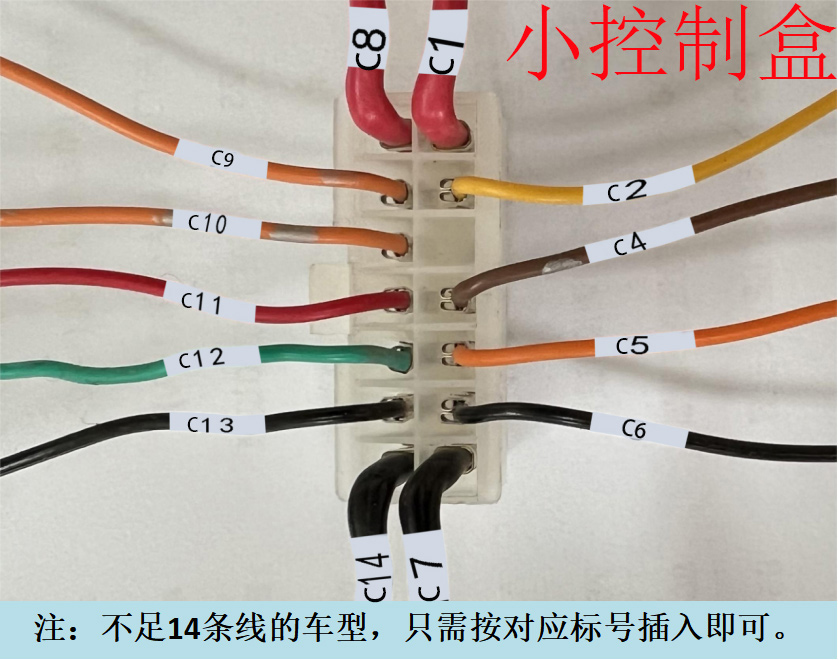

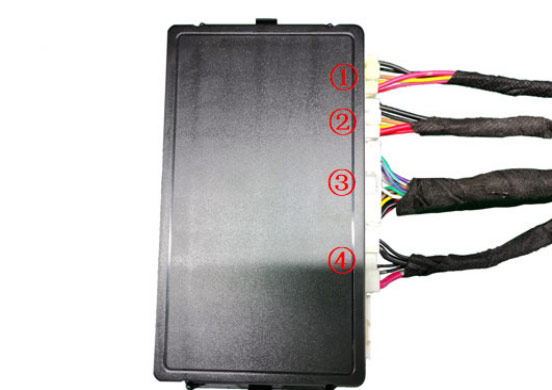

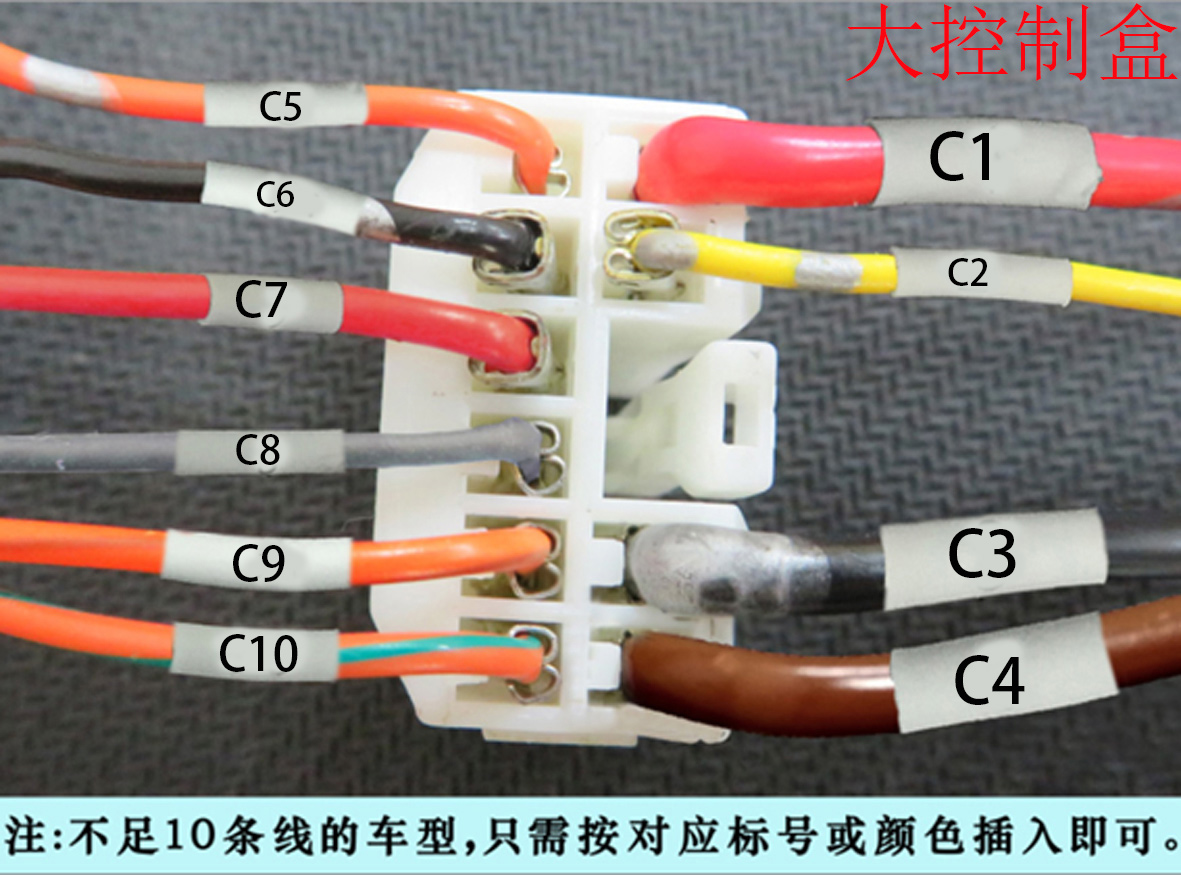

35、将左右撑杆线①②，锁信号线③，电源线④按顺序插入控制盒，扣好控制盒。

36、手动关门碰到锁扣，按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

37、装回所有饰板。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶室的解锁键3次；

  ● 长按加装前开关4秒；

  ● 按原车尾门开关；

  ● 按尾门加装开关。
