(YO)23款本田XR-V/缤智安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、拆掉驾驶室左侧饰板，门槛饰板。

2、拆掉左后排B柱饰板，拆掉脚踏板。

3、拆掉尾门饰板。

4、取出尾箱垫板，拆掉尾箱左、下两侧饰板。

5、拆掉原车气动杆。

6、安装我司电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在尾门。

7、尾门左侧打孔，塞入撑杆孔塞。

8、尾门右侧打孔，塞入撑杆孔塞。

9、布撑杆线。

10、拆原车锁。

11、安装我司电吸锁。

12、连接原车尾门开关信号，将我司锁信号线的粉红色线，夹到图示原车尾门开关插头的紫色线。

13、锁信号线对插好电吸锁插头。

14、布电源线（只布线，不插插头，不取电）。

15、穿电源线到尾门（只布线，不插插头，不取电）。

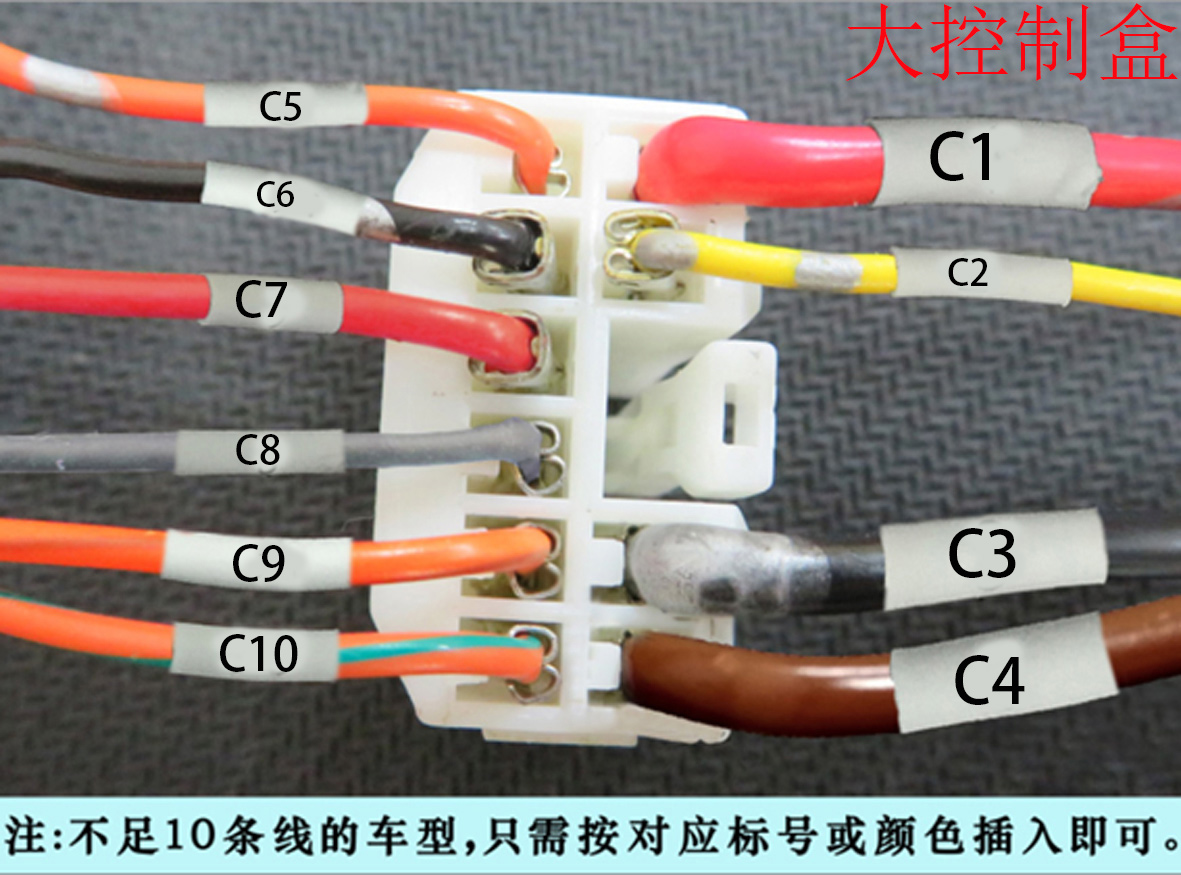

16-1、二选一、电源线端子按示意图插到胶壳内【如果配送的是10pin胶壳选此插线方式】。

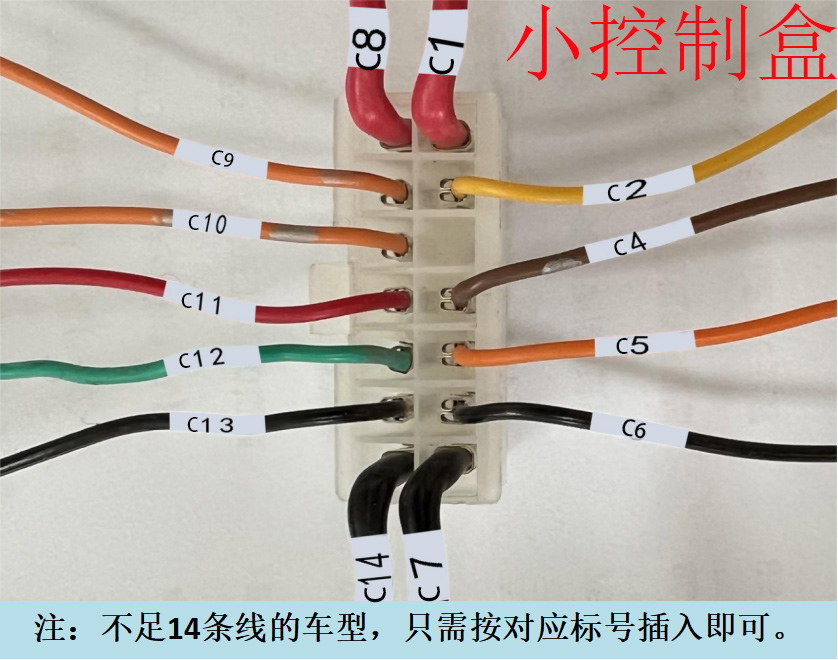

16-2、二选一、电源线端子按示意图插到胶壳内【如果配送的是14pin胶壳选此插线方式】。

17、尾箱左侧搭铁接地。

18、连接左后排B柱解锁信号线，将我司电源线的橙色线，夹到图示B柱胶壳的黄色线。

19、取下原车开关，安装开关。

20、按图示，线束插头对插（夹加装开关旁边插头的亮灯线，使加装开关亮灯）。

21、驾驶室踏板旁保险盒，取电脚位如图所示。

22、将取电器插入保险盒，注意线朝向。

23、尾门图示位置原车孔，用双螺母固定，安装控制盒。

24、将撑杆线①②，锁信号线③，电源线④，按顺序插入控制盒。

25、检查对插插头，确认无误。

26、按尾门加装开关开关门一次，系统完成初始化，测试电动尾门各项功能。

27、换我司尾门加装开关（扣掉原车扣手胶壳），装回饰板。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶位加装开关；开门长按4秒，关门按1次；

  ● 按原车尾门开关按键；

  ● 按尾门的加装开关按键。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到“嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
