（庸系列）22款本田奥德赛/艾力绅安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、拆驾驶室左侧饰板，脚踏板。

2、拆B柱饰板、左后排脚踏板。

3、拆尾门饰板。

4、拆开尾箱左侧饰板过线。

5、拆原车气动杆。

6、更换车体左支架。

7、更换车体右支架。

8、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在尾门。

9、尾门图示位置用φ21mm钻头开孔，进撑杆线，左右一样。

10、布撑杆线，穿过撑杆线后塞好孔塞，左右一样。

11、拆原车锁，更换我司电吸锁。

12、连接原车尾门开关信号，将我司锁信号线的粉红色线，夹到图示原车尾门开关胶壳的紫色线。

13、对插锁信号线插头。

14、插好尾门加装开关。

15、穿电源线到尾门（未插胶壳先不对插插头）。

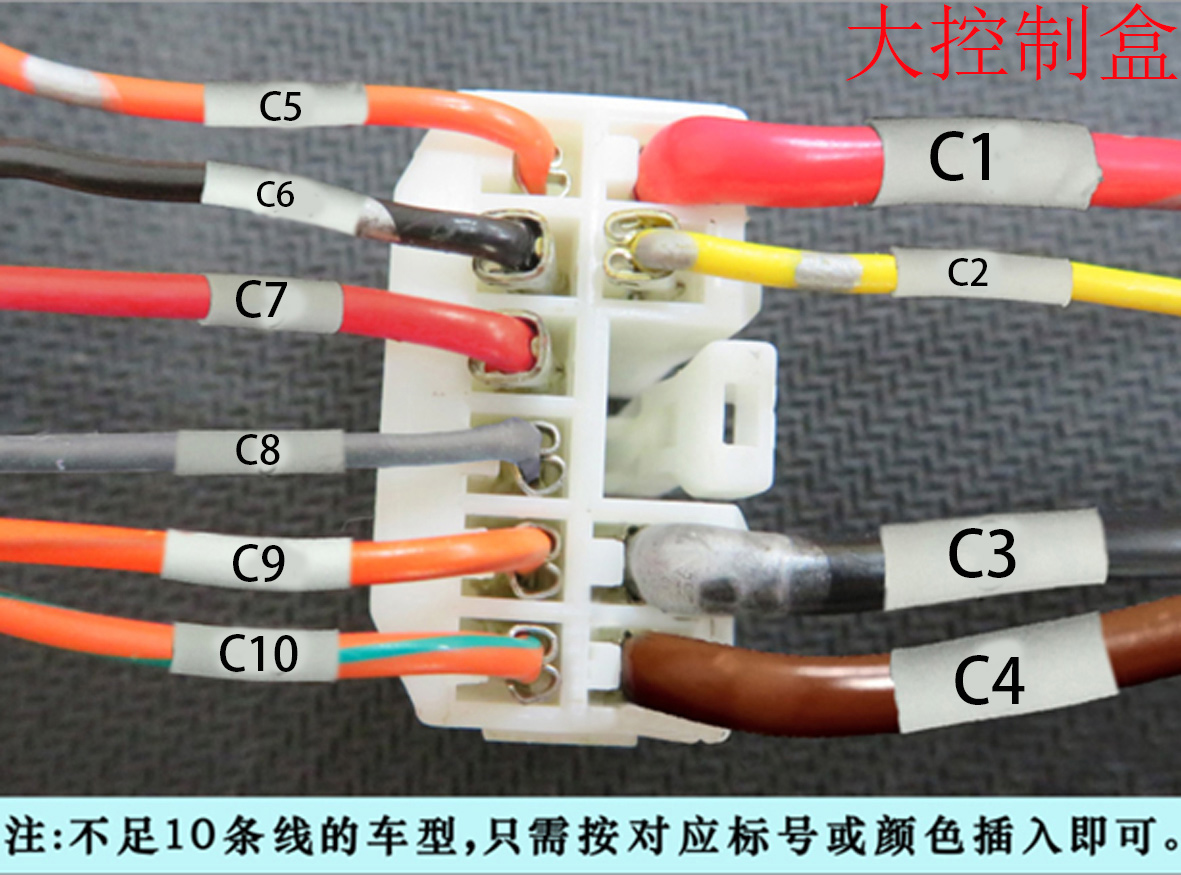

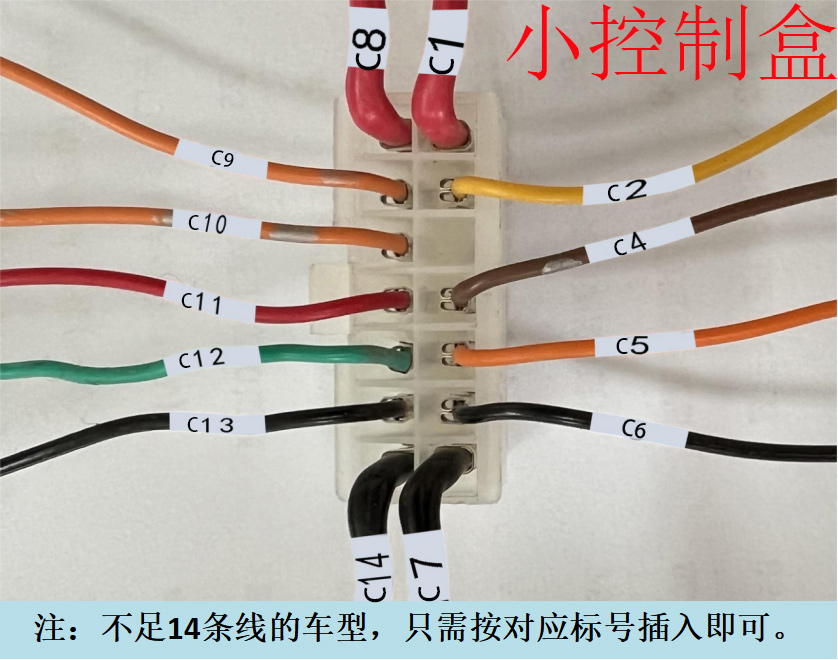

16、将电源线端子按示意图插入胶壳。

17、布电源线。

18、尾箱左侧搭铁接地。

19、找到图示A柱解锁信号插头（蓝色插头，在门柱内），将我司电源线的橙色线，夹到图示胶壳的黄色线。

20、取下驾驶室按键空位，安装驾驶室开关（夹加装开关旁边按键的亮灯线，使加装开关亮灯）。

21、保险盒常电位置（从上往下第2列，从左往右第8个）。

22、拔下原车保险插到取电器上，再将取电器插到保险盒对应脚位（注意线不可插反）。

23、尾门原车孔安装控制盒支架，用螺母固定。

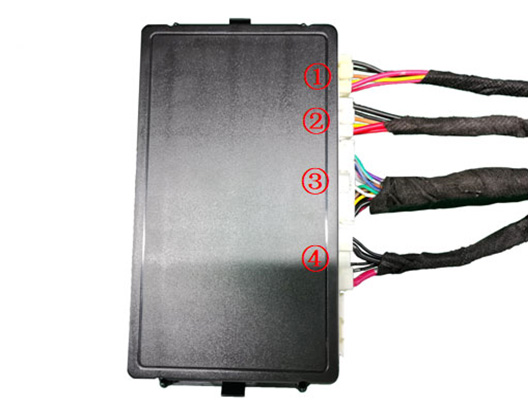

24、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒，扣好控制盒。

25、按尾门加装开关开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

26、装回所有饰板，装好加装开关。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关按键；

  ● 按尾门的加装开关按键；

  ● 按驾驶位尾门按键：开门长按4秒。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
