(YO）17-21款本田冠道/UR-V安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、拆方向盘下保险盒饰板、驾驶室脚踏板、左侧饰板。

2、拆B柱饰板、左后排脚踏板。

3、拆尾箱饰板。

4、拆尾门饰板。

5、拆原车锁，安装我司电吸锁。

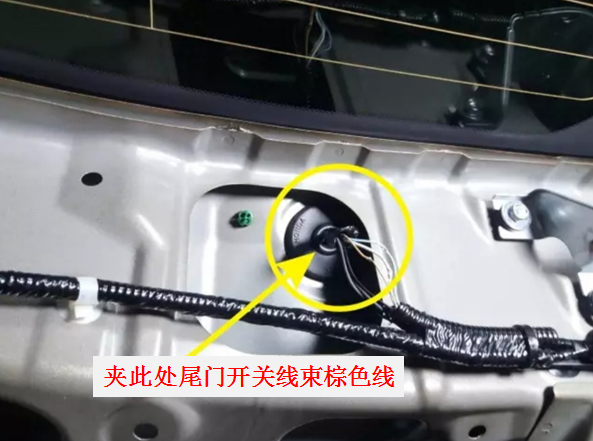

6、夹原车尾门开关线束棕色线，连接到我司锁信号线的粉红色线。

7、对插锁信号线插头。

8、安装加装开关。

9、布锁信号线。

10、拆气动杆。

11、更换我司球头和垫片（左右相同）。

12、更换尾门支架。

13、安装电动撑杆。

14、尾门图示位置，用φ21mm钻头钻孔，左右一样。

15、布撑杆线。

16、塞好孔塞，左右一样。

17、穿电源线到尾门，未插胶壳先不对插插头。

18-1、二选一，电源线端子按示意图插到胶壳内【如果配送的是10pin胶壳选此插线方式】。

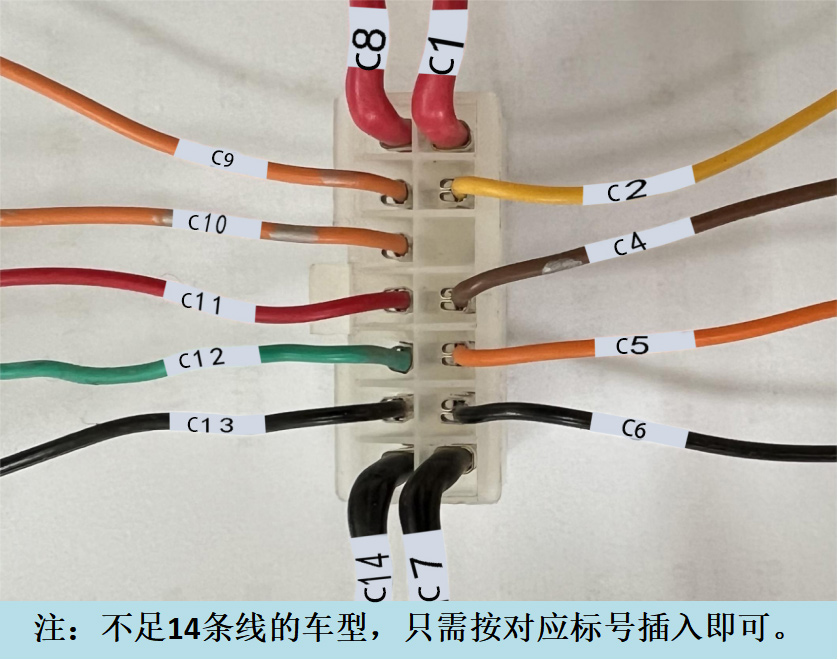

18-2、二选一，电源线端子按示意图插到胶壳内【如果配送的是14pin胶壳选此插线方式】。

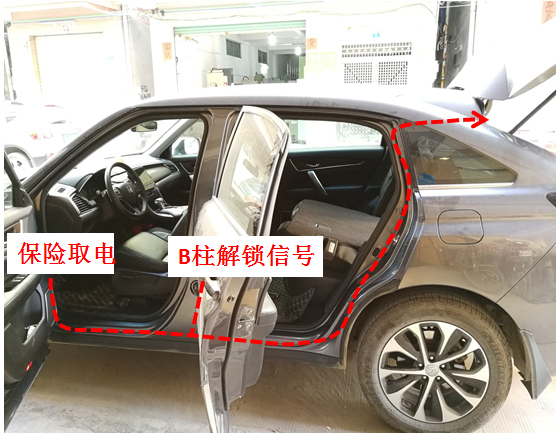

19、布电源线。

20、尾门图示位置搭铁接地。

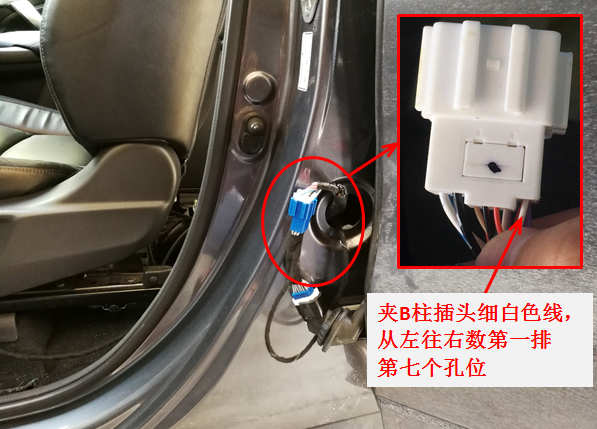

21、夹B柱插头白色线（从左往右数第1排，第7个孔位），连接到我司电源线的橙色线。

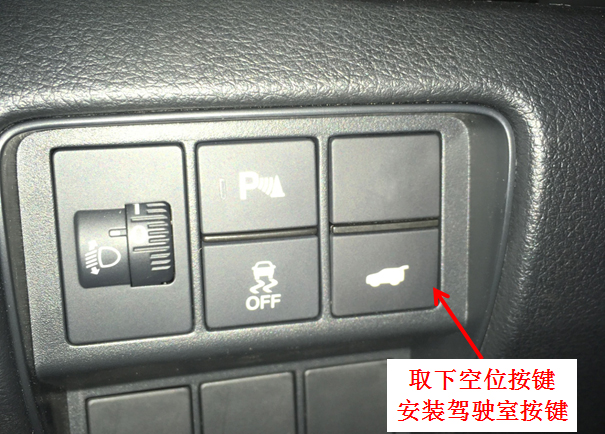

22、取下驾驶室左侧空位按键，安装配送的驾驶室加装按键。（夹旁边按键插头的亮灯线，使加装开关亮灯）

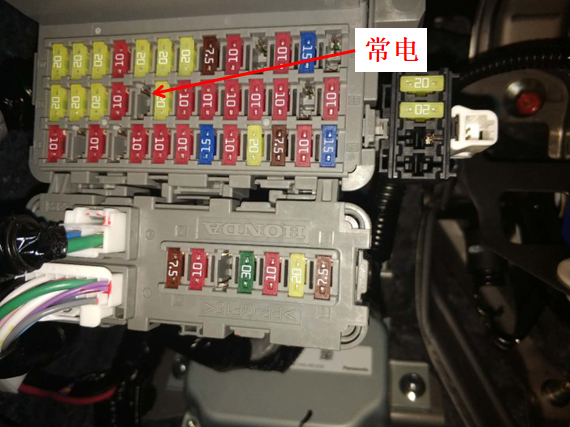

23、常电脚位（从上往下第2排左起第5个）。

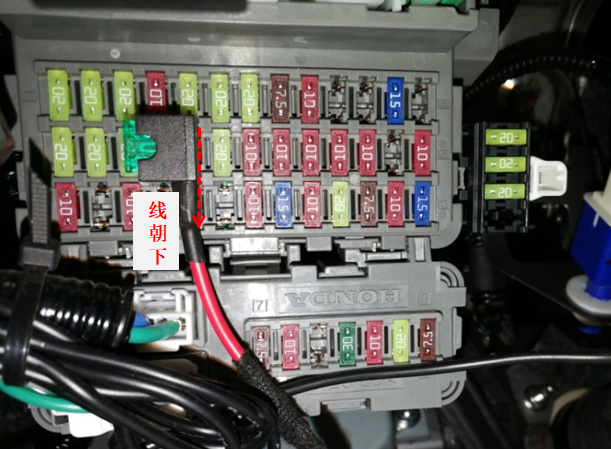

24、将取电器插入保险盒，线朝下。

25、原车孔安装控制盒支架。

26、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒，将扣好控制盒。

27、系统初始化一次，测试电动尾门各项功能。

28、尾门饰板右侧，用φ14mm钻头打孔（需剪掉凸筋）。

29、装开孔器、开孔（一把扳手固定开孔器，一把扳手拧螺母）。

30、装回所有饰板，装好加装开关。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关按键；

  ● 按尾门的加装开关按键；

  ● 按驾驶室的加装开关：开门长按4秒。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
