(YO）15-21款本田艾力绅/奥德赛安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二.安装工具

三.产品清单

四.安装方法

1、 拆驾驶室左侧饰板，脚踏板。

2、 拆B柱饰板、左后排脚踏板。

3、 拆尾门饰板。

4. 拆开尾箱左侧饰板过线。

5、拆尾门锁，装电吸锁。

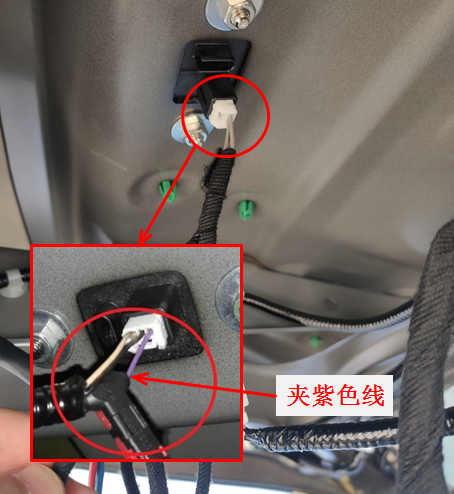

6、连接原车尾门开关信号，夹尾门开关胶壳紫色线，连接到我司锁信号线的粉红色线。

7、对插锁信号线插头。

8、安装加装开关。

9、拆气动杆。

10、拆尾门支架，在支架位置用φ21mm钻头钻孔，左右一样。

11、更换尾门左右支架。

12、更换车身左右支架。

13、装电动撑杆，L在左，R在右（撑杆编号的第一个字母）。

14、布撑杆线。

15、塞好孔塞（左右一样）。

16、穿电源线到尾门。

17、 电源线端子按图示插入胶壳。

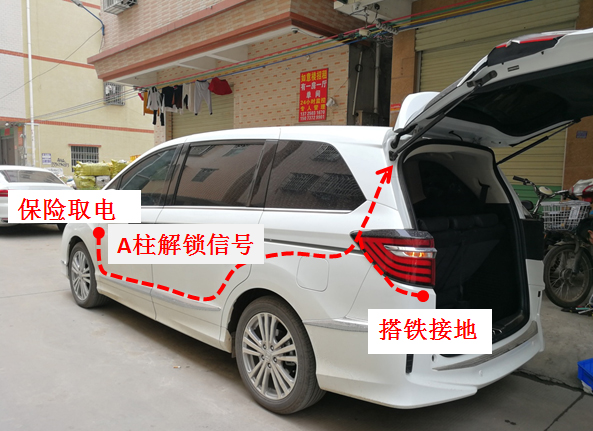

18、布电源线。

19、尾箱左侧搭铁接地。

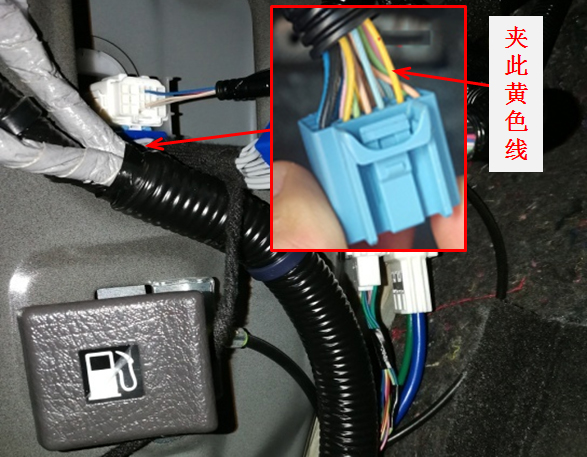

20、找到图示A柱解锁信号插头（蓝色插头，在门柱内），夹图示插头黄色线，连接到我司电源线的橙色线。

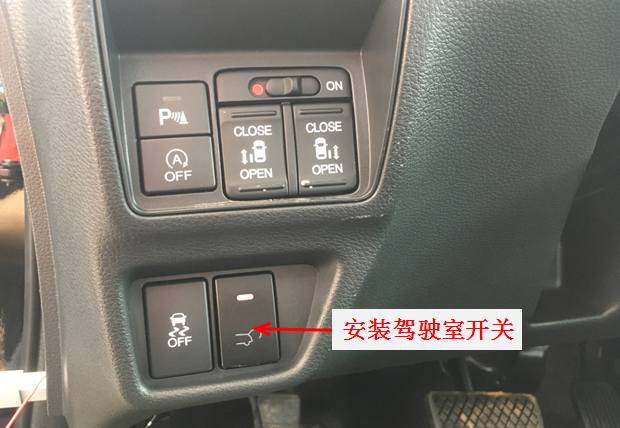

21、取下原车按键空位，安装驾驶室加装开关。（夹旁边按键插头的亮灯线，使加装开关亮灯）

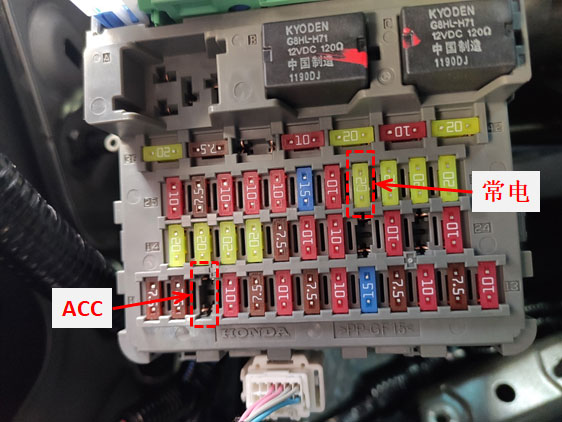

22、保险盒常电位置（从上往下第2排，从左往右第8个），ACC位置（从上往下第4排，从左往右第3个）。

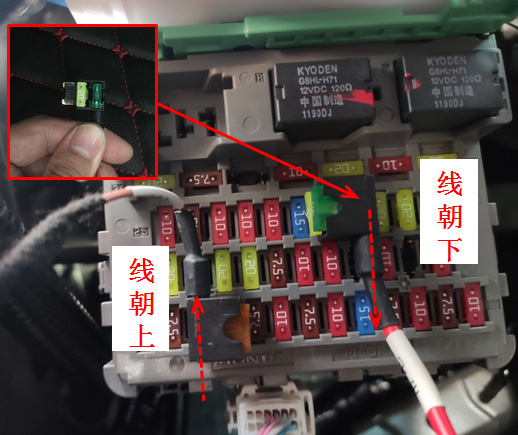

 23、拔下原车保险插到取电器上，再将取电器插到保险盒对应脚位（注意线不可插反，未装脚踢可不插ACC）。

24、如图，用ø6mm钻孔安装控制盒。

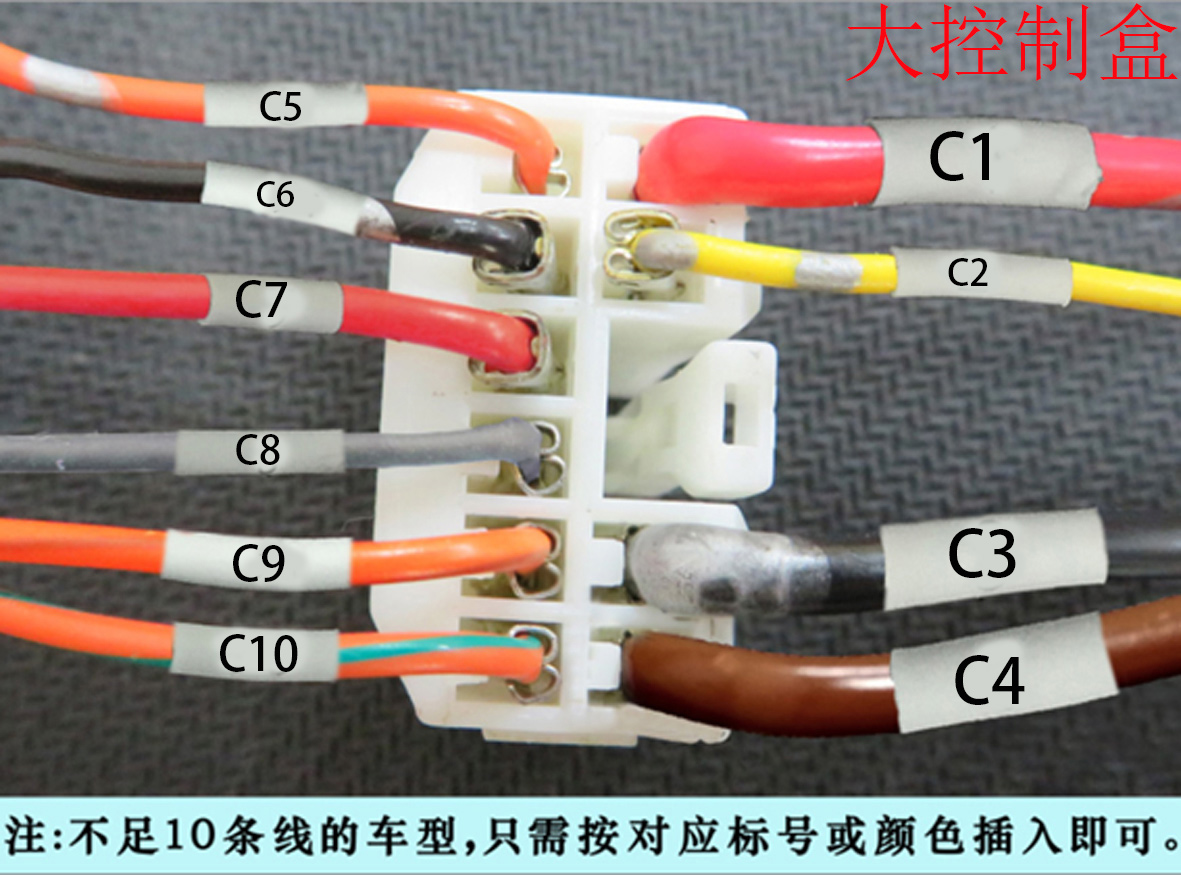

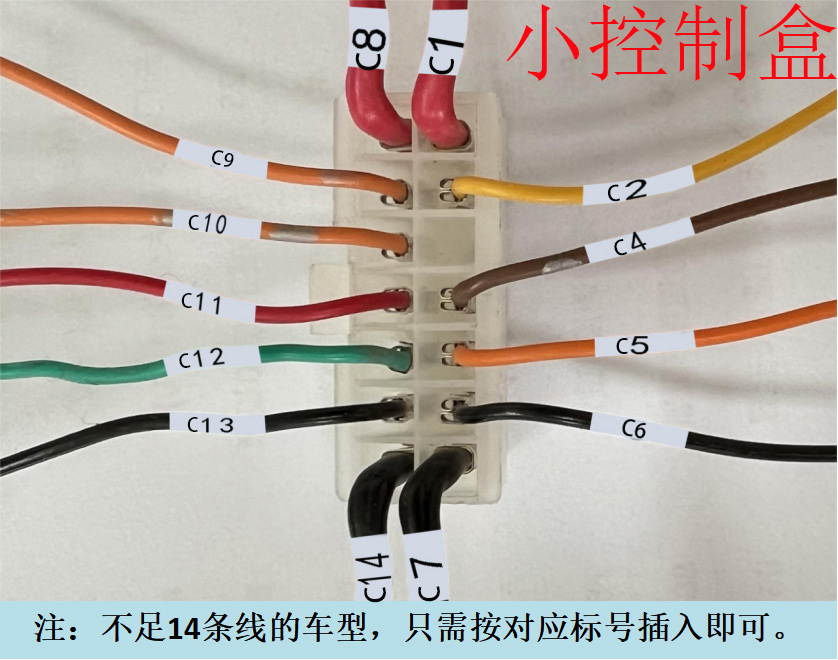

25、左右撑杆线①②、锁信号线③、电源线④按顺序插好，扣好控制盒。

26、按尾门开关关门，然后测试电动尾门的各项功能。

27、装回所有饰板，装好加装开关。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙的解锁键3次；

  ● 按驾驶室的解锁键3次；

  ● 按尾门外的扣手开关按键；

  ● 按尾门的加装开关按键；

  ● 按驾驶室的加装开关：开门长按4秒。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3. 尾门高度记忆方法：

    将尾门开到自己想要设定的高度，再长按尾门上的加装开关，听到 “嘀----”长响后松开开关，高度记忆成功。

    小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
