（XP）26款五菱星光560安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头与原车插头对插；

● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二. 安装工具

三. 产品清单

四. 安装方法

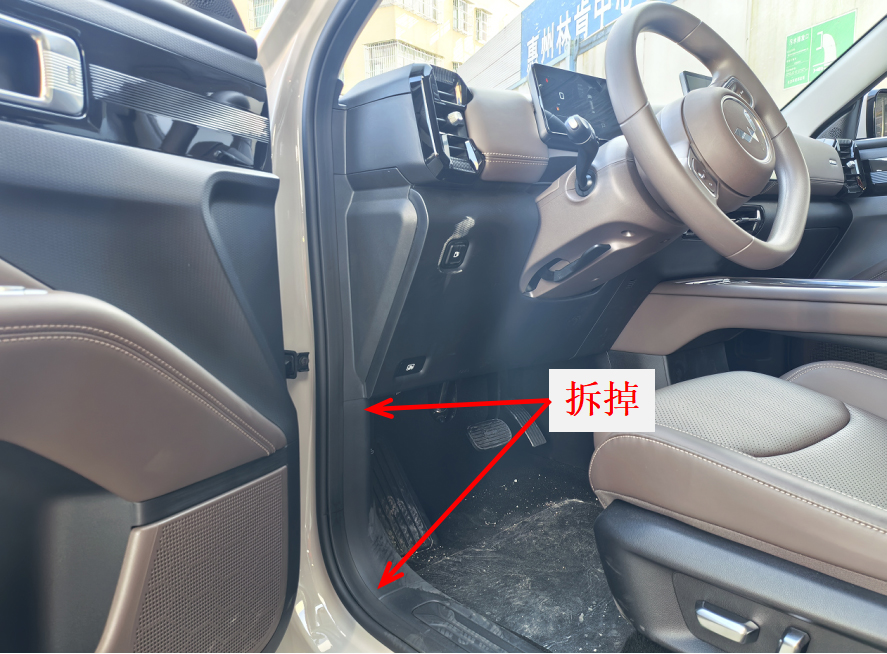

1、拆掉驾驶室保险盒饰板与驾驶室左侧门槛饰板。

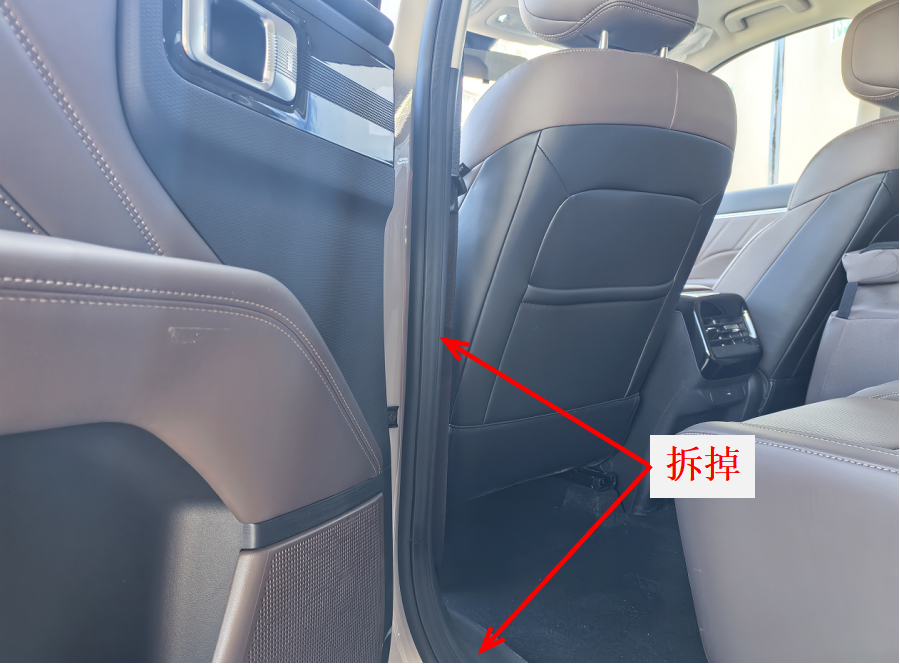

2、拆掉左后排B柱饰板、门槛饰板。

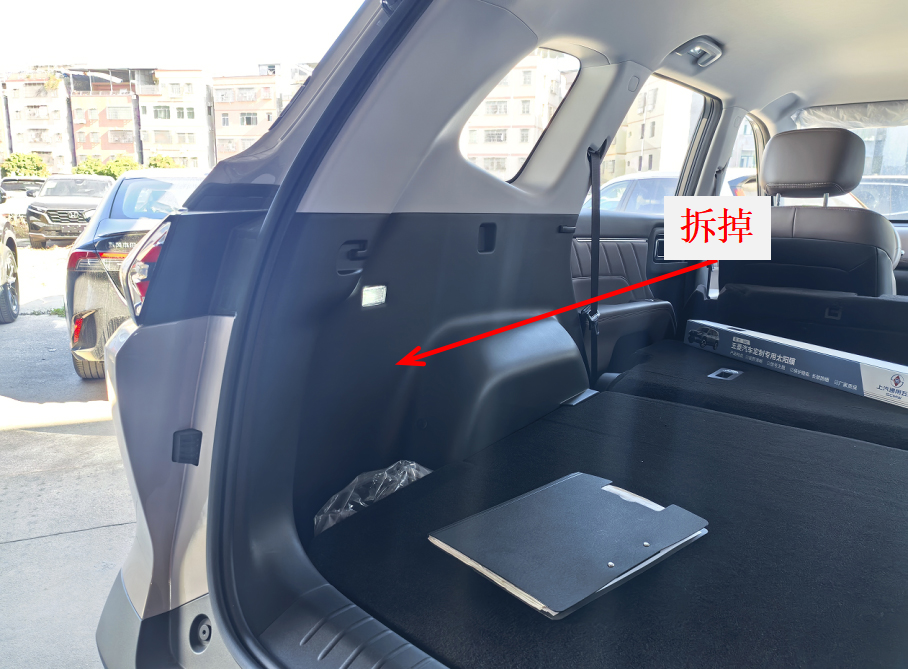

3、拆开图示尾箱左侧饰板。

4、拆开尾门饰板。

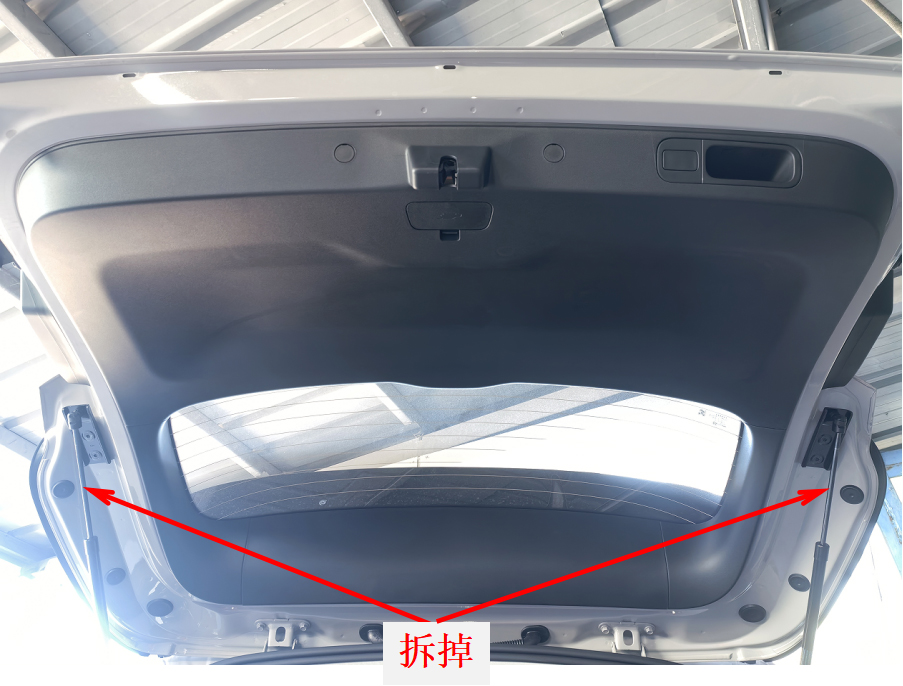

5、拆掉原车气杆。

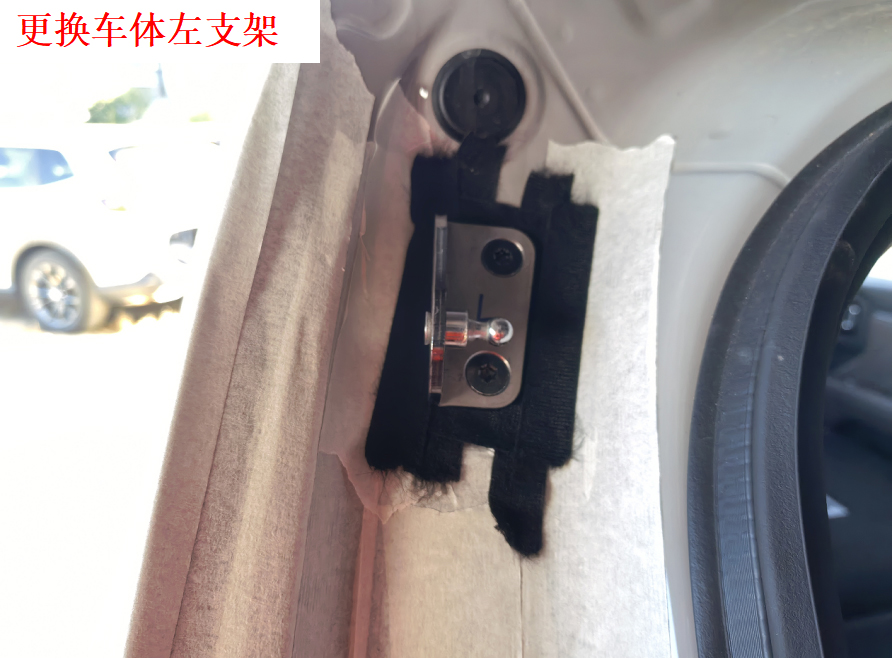

6、更换车体左支架(左右安装方式一样)。

7、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在车体，左右一样。

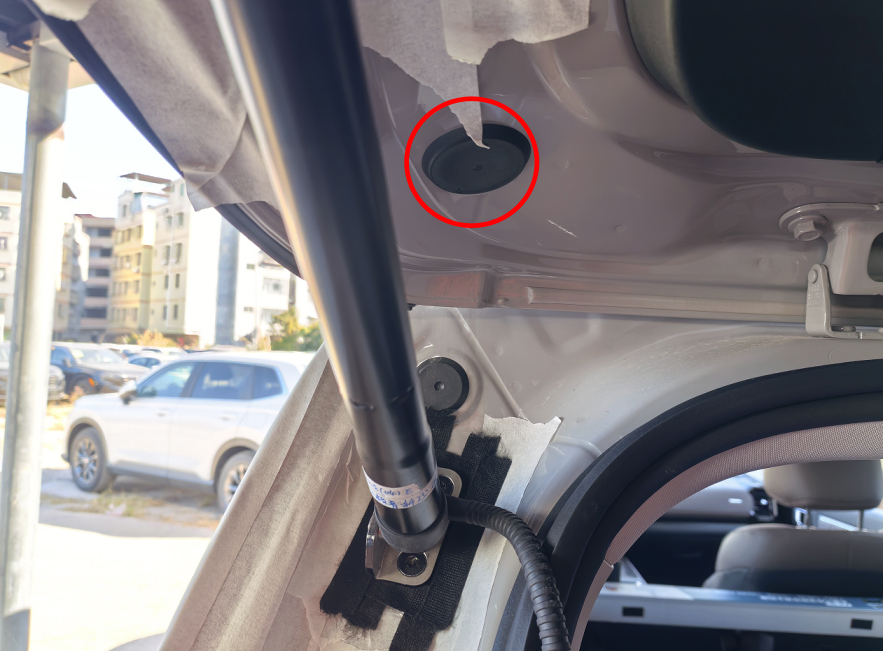

8、尾门图示位置，拔线孔塞，进撑杆线，左右一样。

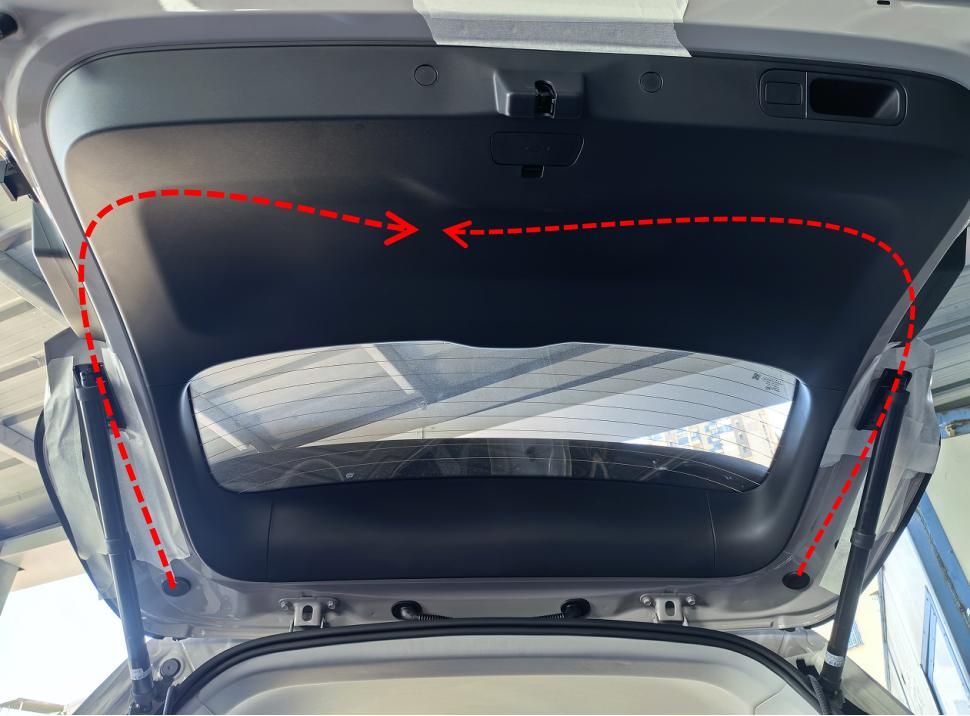

9、穿左右撑杆线到尾门，塞好胶塞。

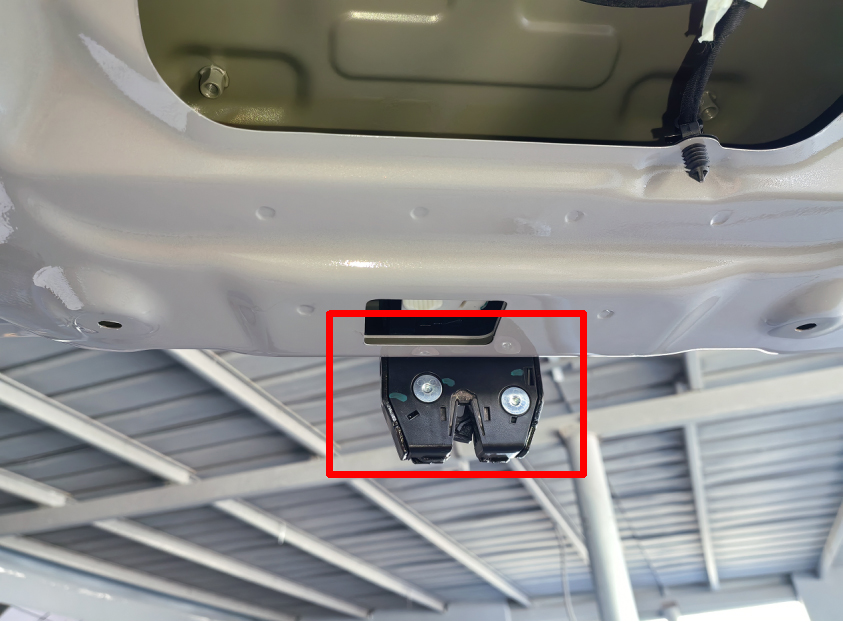

10、拆原车锁。（注意取下原车锁线）

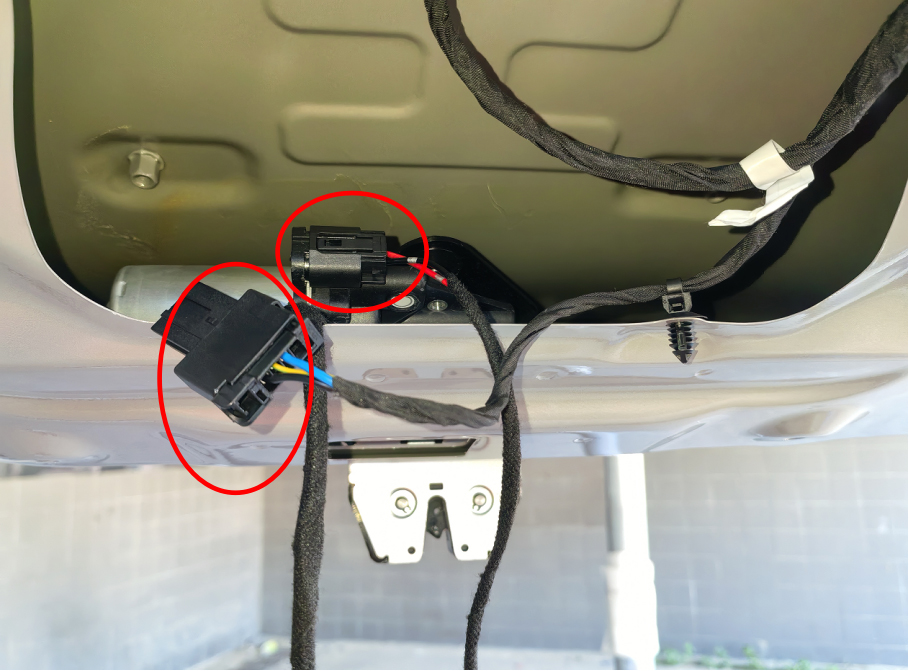

11、锁信号线对插好电吸锁插头。

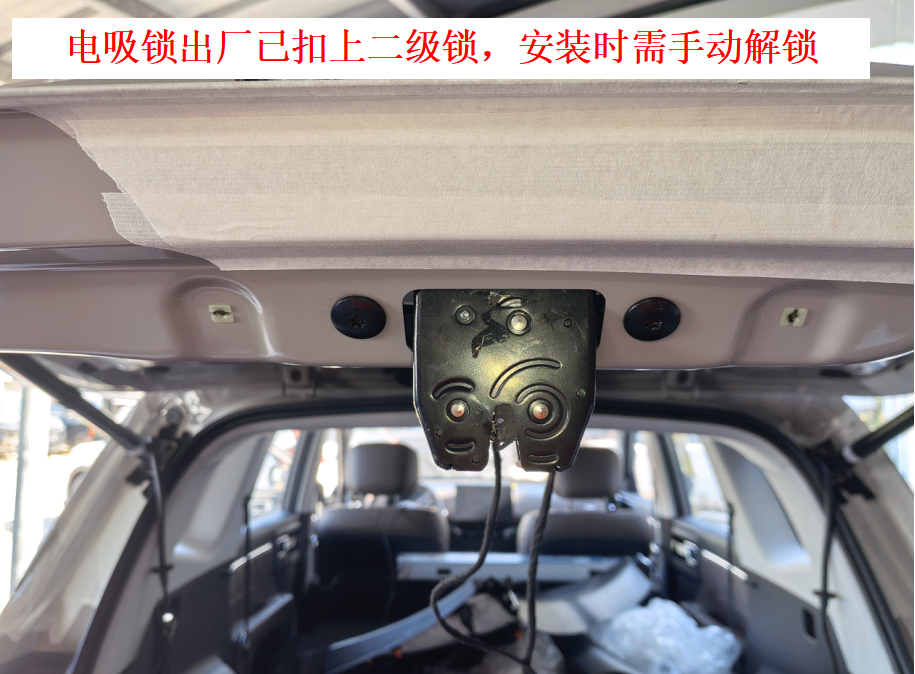

12、在原车锁位置装电吸锁（用原车螺钉固定）。

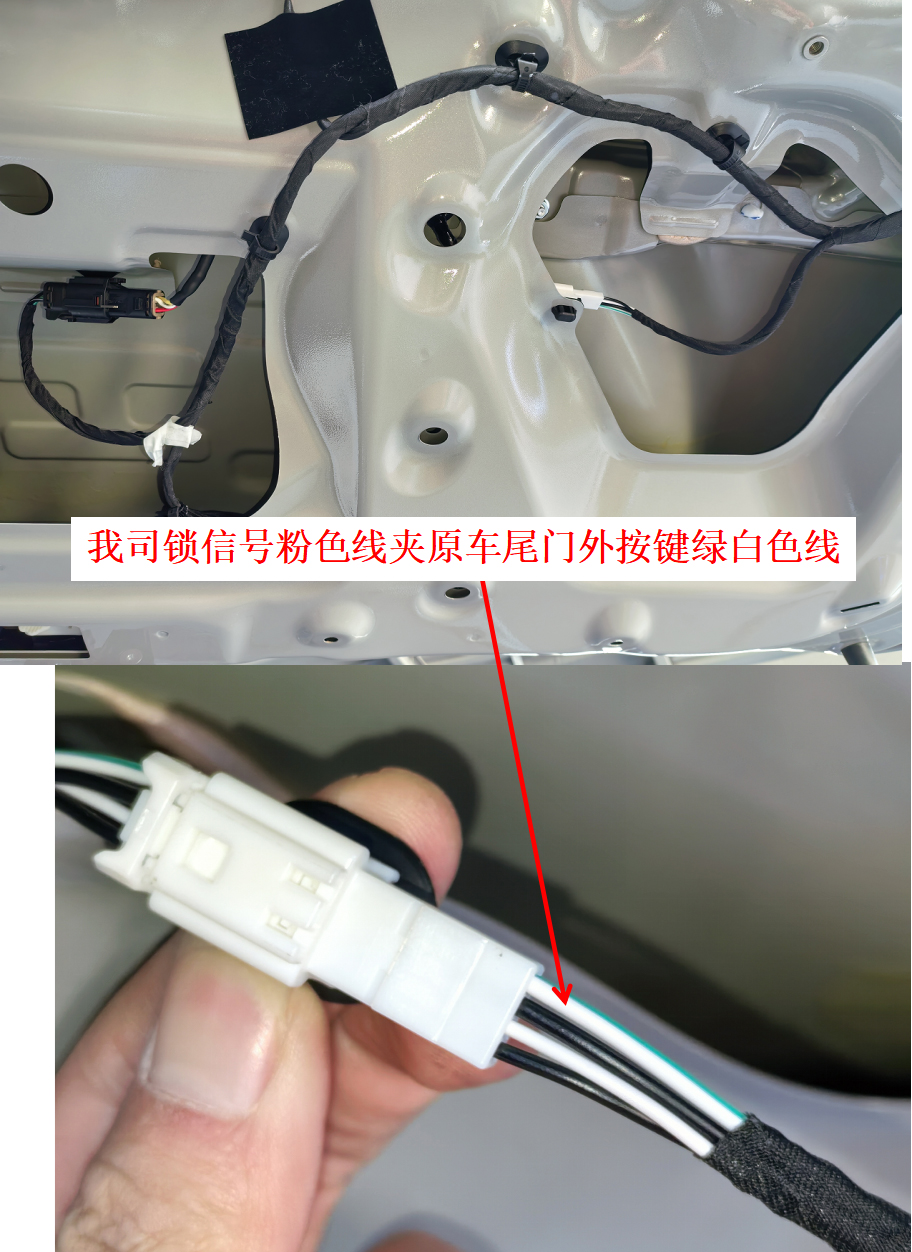

13、我司锁信号线粉色线夹原车外按键胶壳绿白色线。

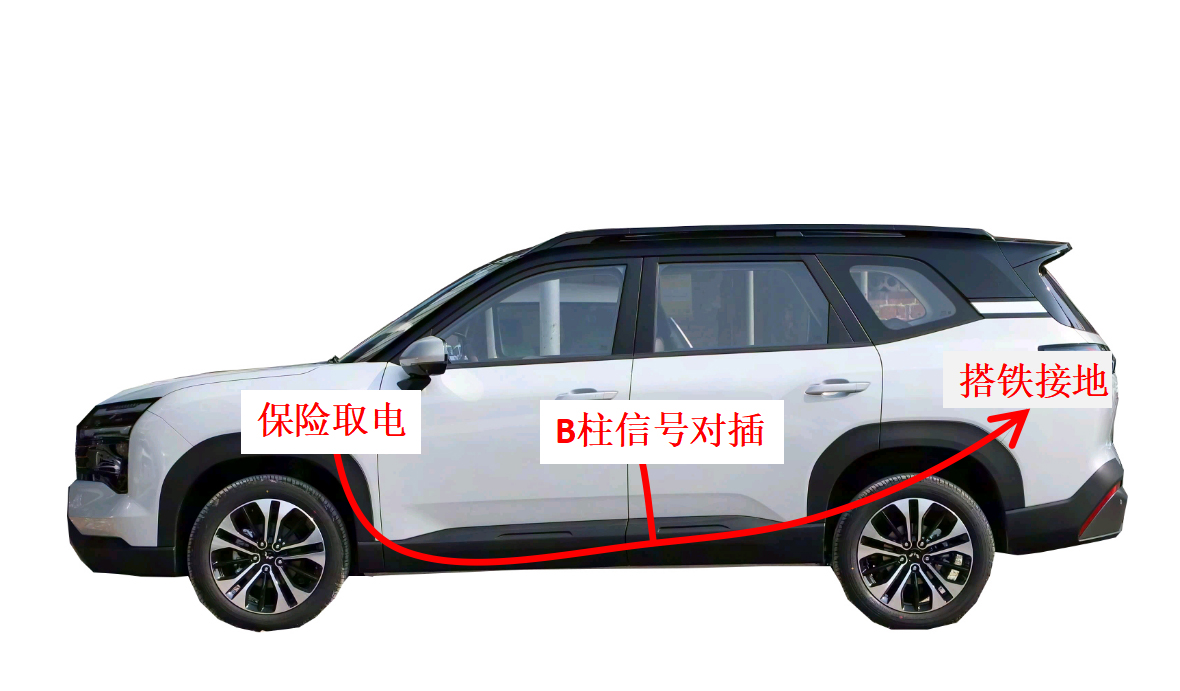

14、布电源线到尾门。

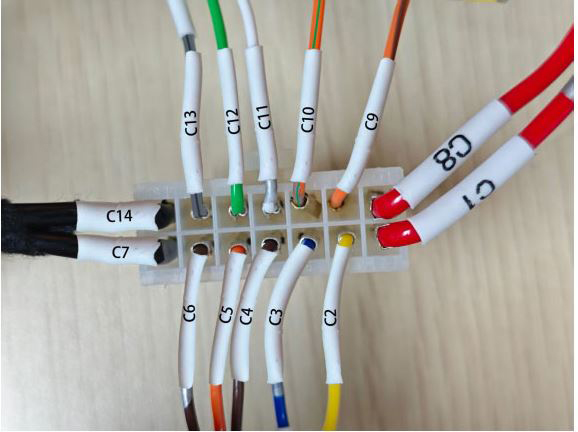

15、将电源线端子按示意图插入胶壳。

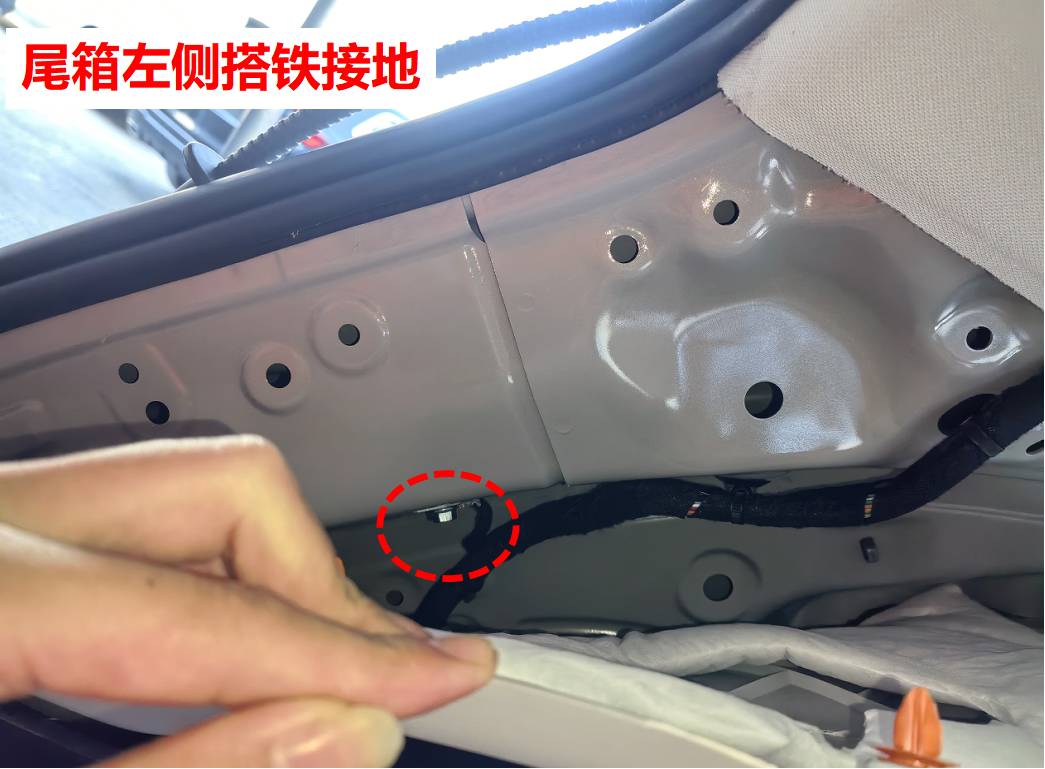

16、尾箱左侧饰板下，图示位置搭铁接地。（不可接其他位置）

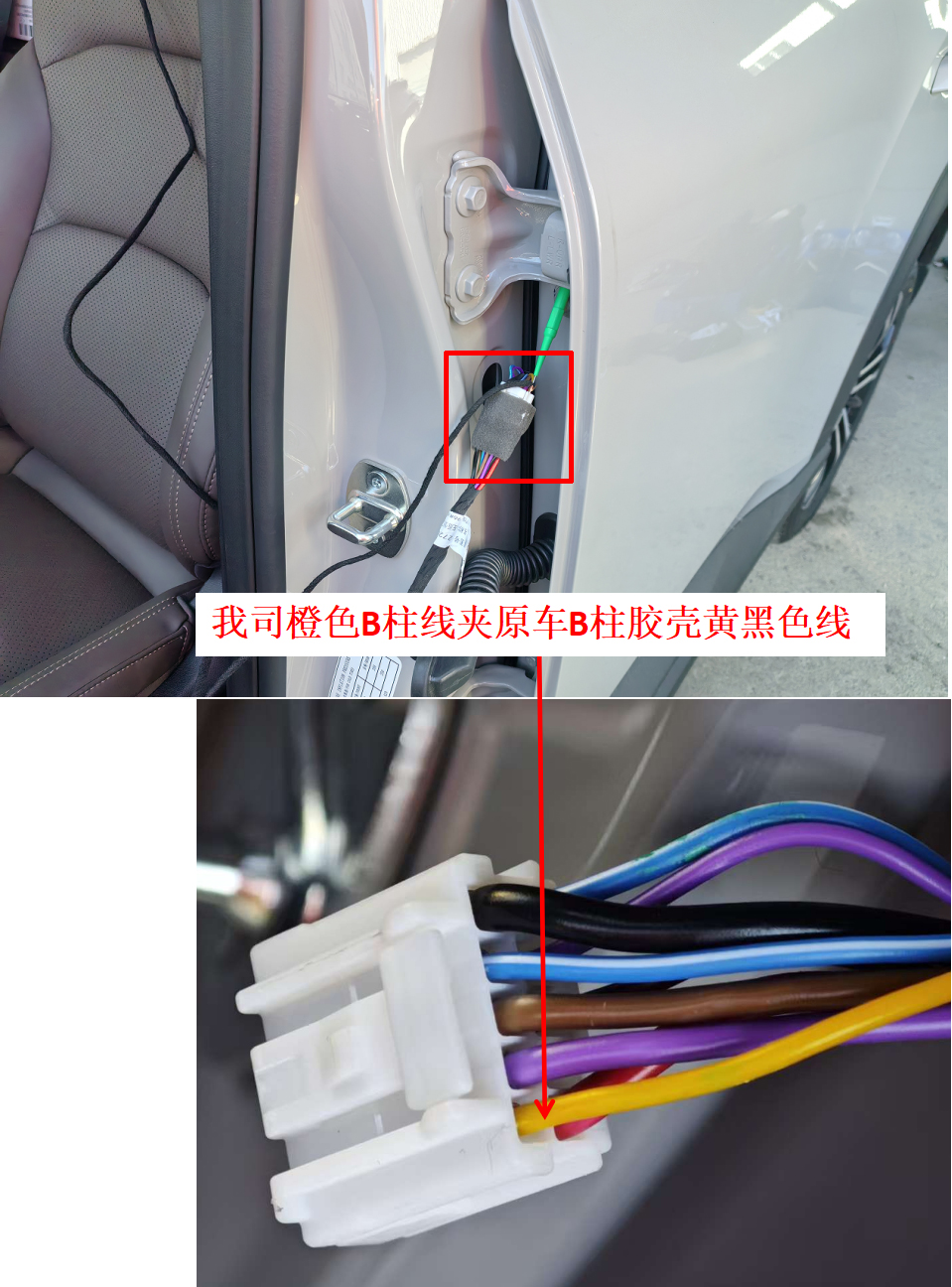

17、我司橙色B柱线夹原车B柱胶壳黄/黑色线。

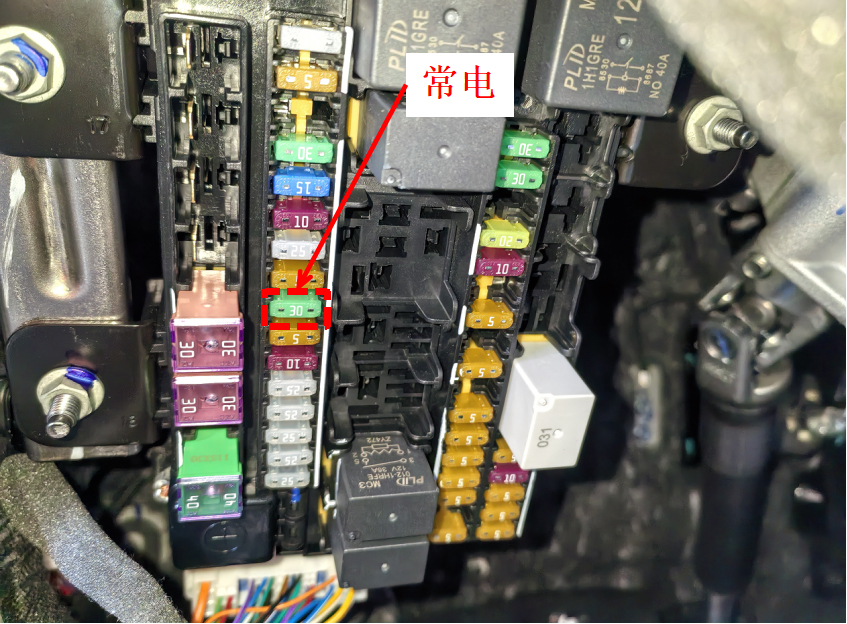

18、在驾驶室饰板下找到图示保险盒。

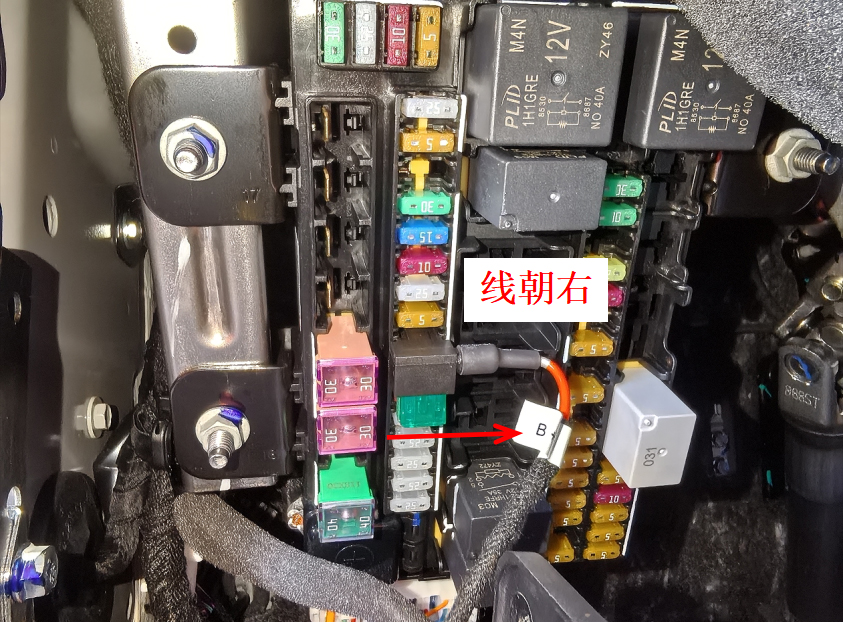

19、将电源线取电器按图示插入保险盒，注意线朝向。

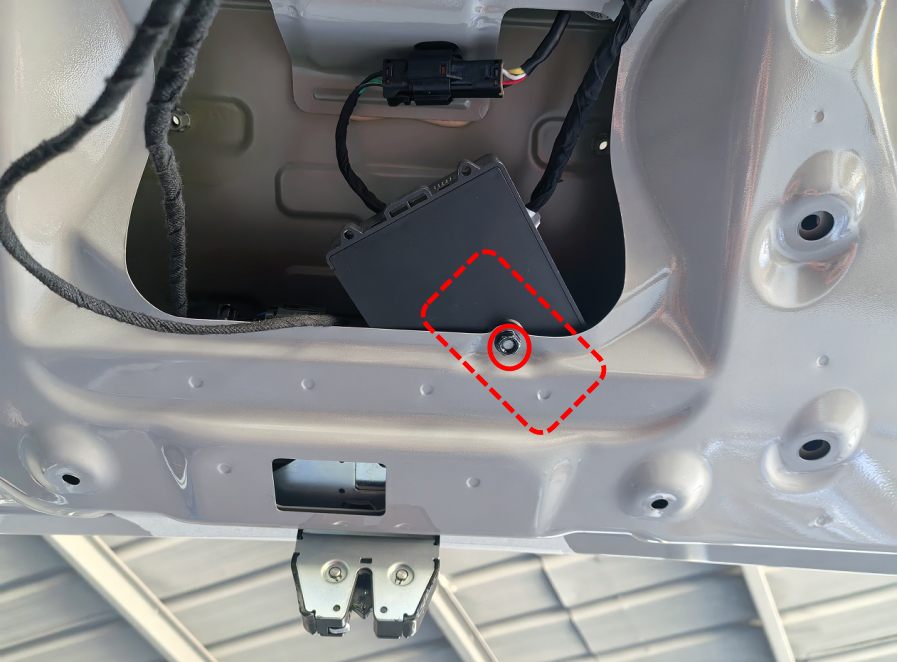

20、在图示尾门位置，按图示方式安装控制盒。

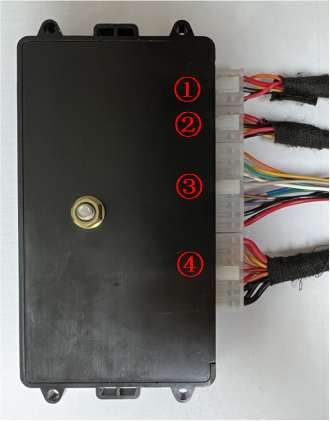

21、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

22、先将尾门加装开关装上，按尾门加装按键关门一次，系统完成初始化，然后测试电动尾门的各项功能。

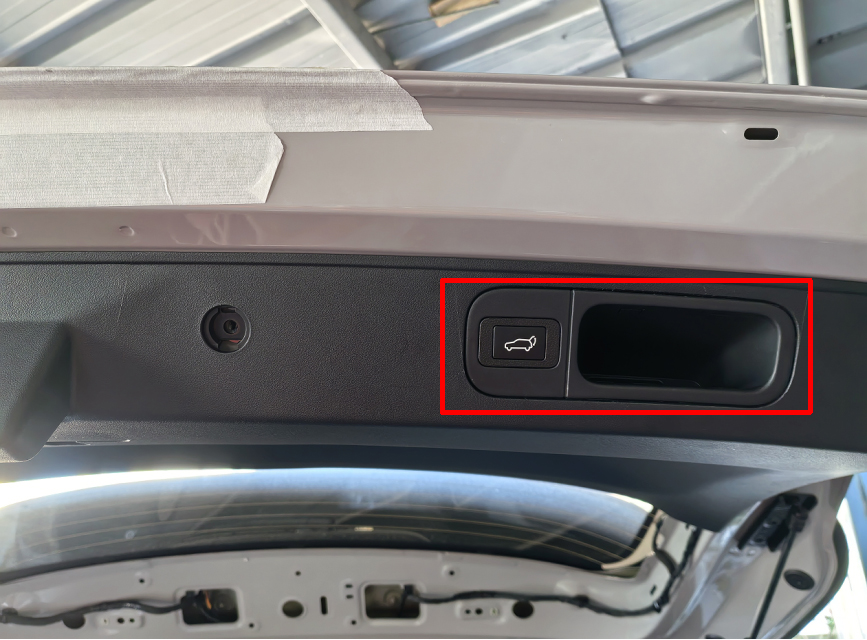

23、功能测试正常后，取下尾门右侧图示饰板的小盖板，安装加装尾门开关，还原原车状态。

五. 系统初始化方法：

①按尾门加装开关，尾门自动关闭；

②按尾门外开关，让尾门打开，“嘀---”长响一声；

③系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

●长按遥控器的尾门键；

●按原车尾门开关；

●按尾门加装开关；

● 按驾驶室解锁键3下；

● 按遥控器解锁键3下。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

①高度设定
长按尾门上的加装开关，听到长响1声后松开开关，高度记忆成功。
小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。
②关门加速
长按尾门上的加装开关，听到短响2声后松开开关，尾门关门加速生效。
（关门加速有五档，重复此步骤一次升一档）
③开门加速
长按尾门上的加装开关，听到短响3声后松开开关，尾门开门加速生效。
（开门加速有五档，重复此步骤一次升一档）
④增加刹车力（开门保持力）
长按尾门上的加装开关，听到长响1声、短响1声后松开开关，刹车力增加生效。
（增加刹车力有五档，重复此步骤一次升一档）
⑤开关提示音切换
长按尾门上的加装开关，听到长响1声、短响2声后松开开关，开关门提示音切换生效。
（默认静音，重复设置可循环切换）
⑥进入语音唤醒词和命令词修改菜单
长按尾门上的加装开关，听到长响1声、短响3声后松开开关，进入语音唤醒词和命令词修改菜单生效。
⑦语音开关72小时和0.5小时断电切换
长按尾门上的加装开关，听到长响2声、短响1声后松开开关，语音开关72小时和0.5小时断电切换生效。
（默认72小时，重复设置可循环切换）
⑧语音开关开和关
长按尾门上的加装开关，听到长响2声、短响2声后松开开关，语音开关开和关生效。
（默认开，重复设置可循环切换）

⑨脚踢开关开和关
长按尾门上的加装开关，听到长响2声、短响3声后松开开关，脚踢开关开和关生效。
（默认开，重复设置可循环切换）
⑩敲击开关2次和3次切换
长按尾门上的加装开关，听到长响3声、短响1声后松开开关，敲击开关2次和3次切换生效。
（默认敲击3次，重复设置可循环切换）
⑪ 敲击开关开和关
长按尾门上的加装开关，听到长响3声、短响2声后松开开关，敲击开关开和关生效。
（默认敲击开，重复设置可循环切换）
⑫ 遥控器解锁键按3次和2次切换
长按尾门上的加装开关，听到长响3声、短响3声后松开开关，遥控器解锁键按3次和2次切换生效。
（默认按3次，重复设置可循环切换）
⑬ 遥控器解锁键按速快/慢切换
长按尾门上的加装开关，听到长响4声、短响1声后松开开关，遥控器解锁键按速快/慢切换生效。
（默认快按，重复设置可循环切换）
⑭ 恢复出厂设置
长按尾门上的加装开关，听到长响5声后松开开关、恢复出厂设置生效。

4. 蜂鸣器声音的含义：
  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；
  “嘀嘀”响两声：开门或关门到位；
  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
