23款北鹿大ATIVA安装说明（CP系列）

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

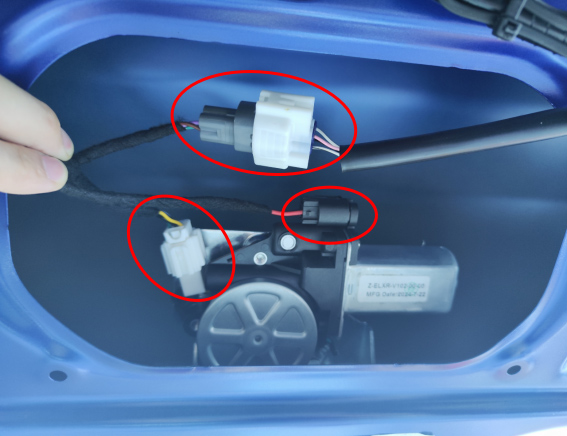

 ● 部分线束的端子在出厂时尚未插胶壳(如下图红色圈内的端子) ，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头(如下图蓝色圈内的插头)与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

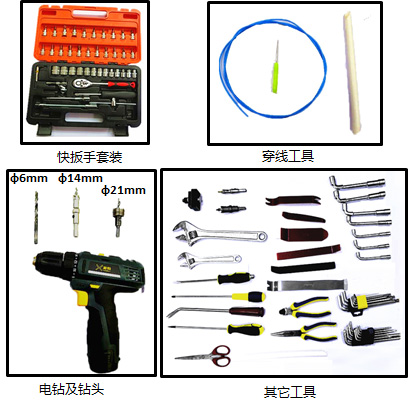

二.安装工具

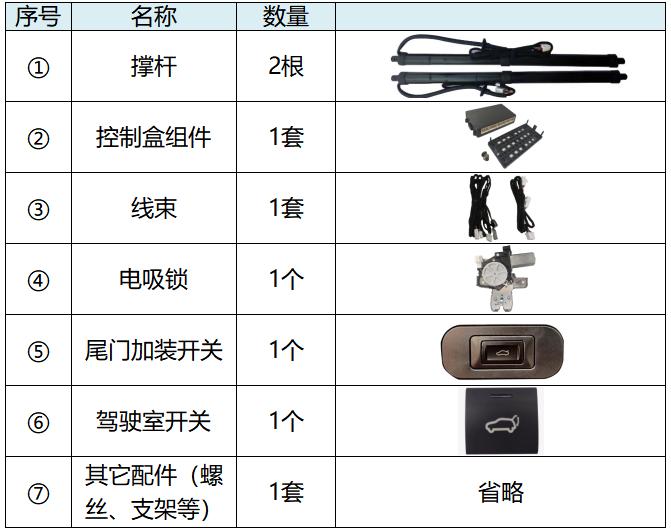

三.产品清单

四.安装方法

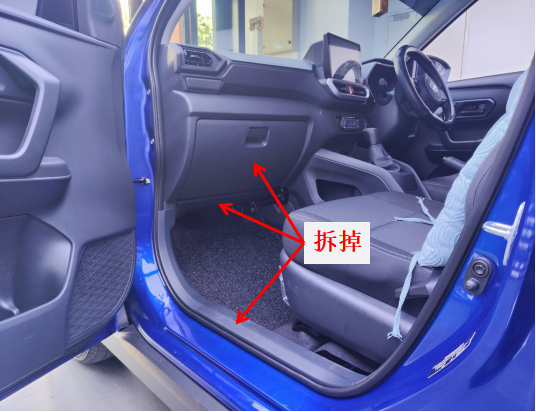

1、拆掉驾驶室左侧饰板，门槛饰板。

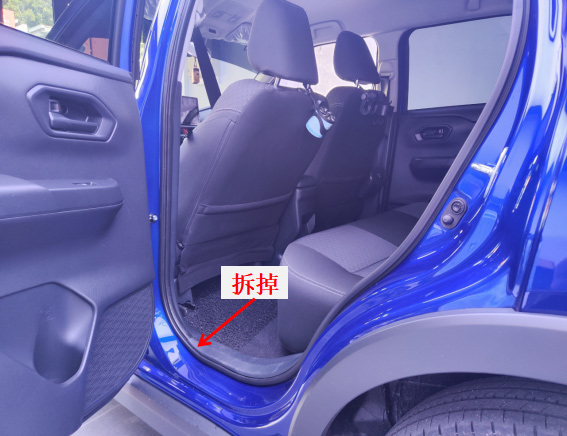

2、拆掉左后门槛饰板。

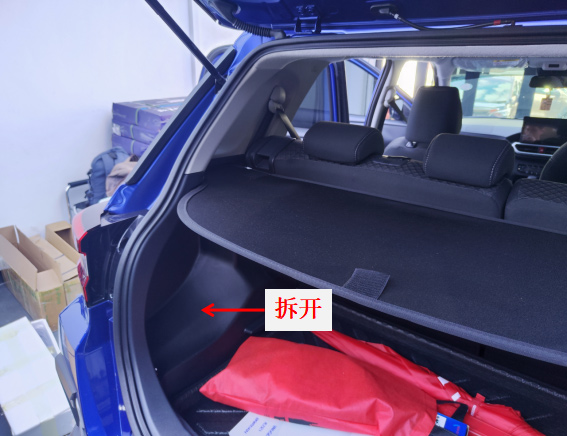

3、拆开尾箱左侧饰板。

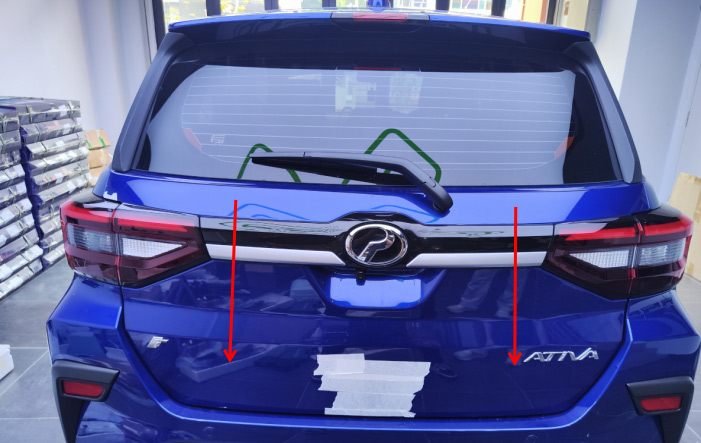

4.拆掉尾门饰板。

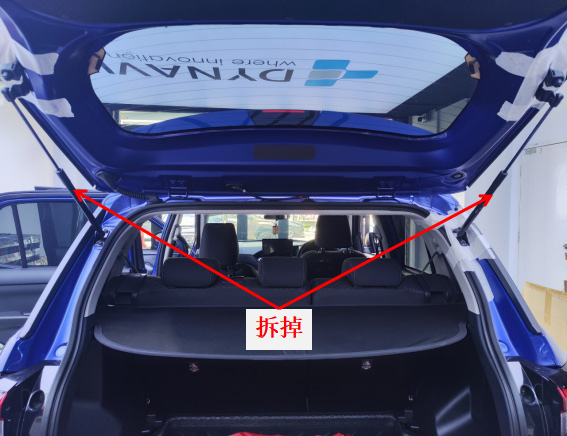

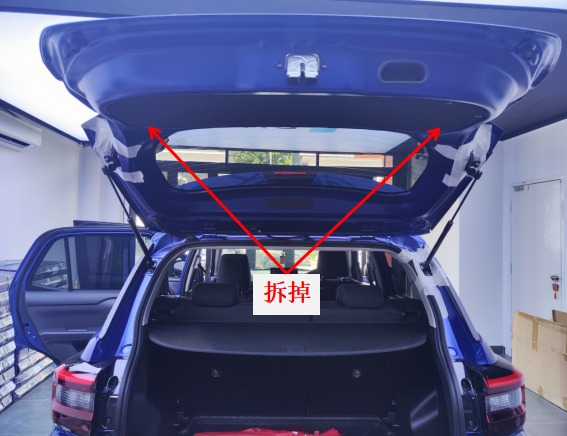

5.拆掉原车杆。

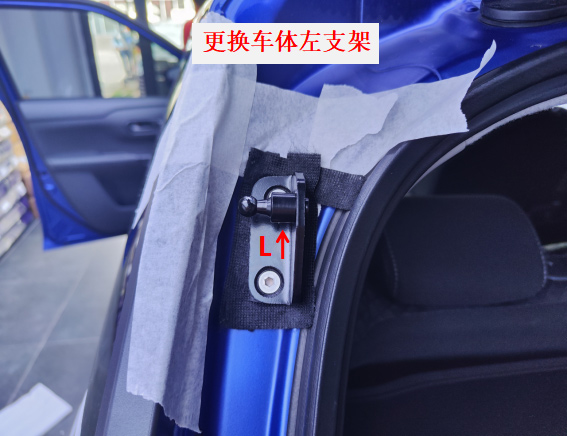

6、更换车体左支架(支架贴纸箭头指向合页铰链，左右一样)。

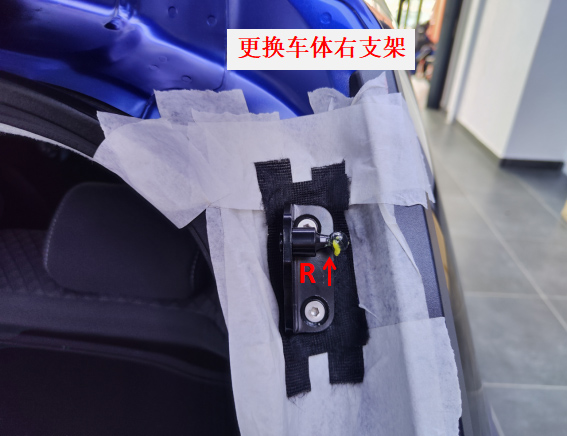

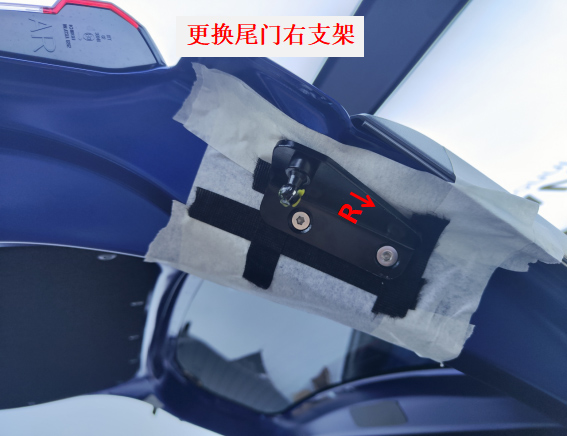

7、更换车体右支架。

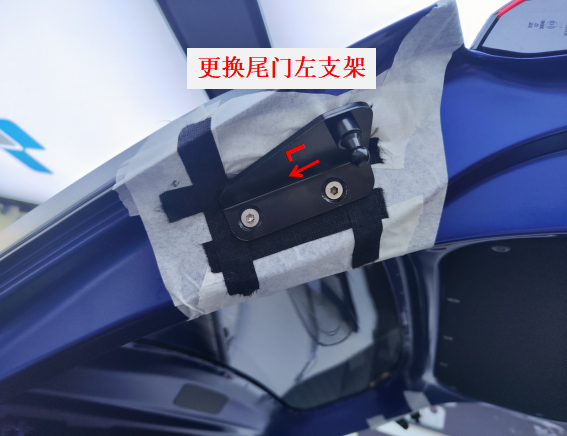

8、更换尾门左支架(支架贴纸箭头指向合页铰链，左右一样)。

9、更换尾门右支架。

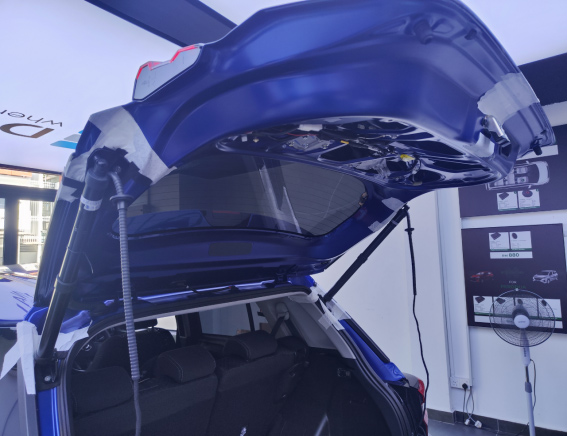

10、安装电动撑杆，L在左，R在右（撑杆编号的第一个字母），撑杆带线的一端安装在尾门，左右一样。

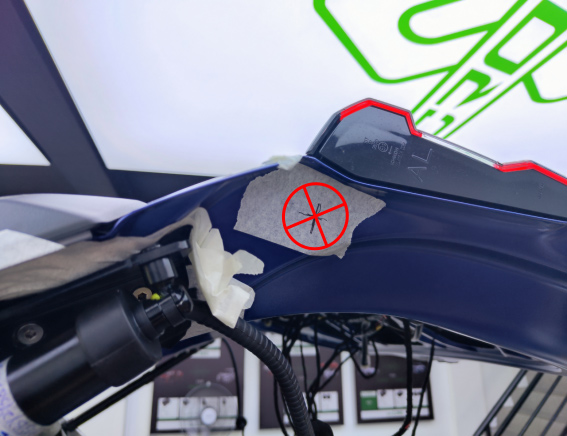

11、在如图位置开∅21mm孔进撑杆线，左右一样。

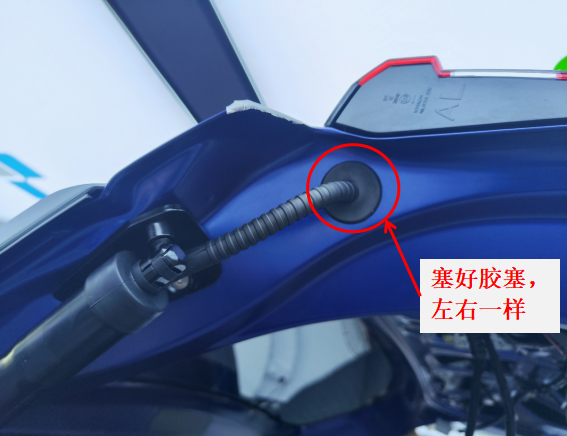

12、塞好胶塞，左右一样。

13、拆掉原车锁，安装电吸锁。

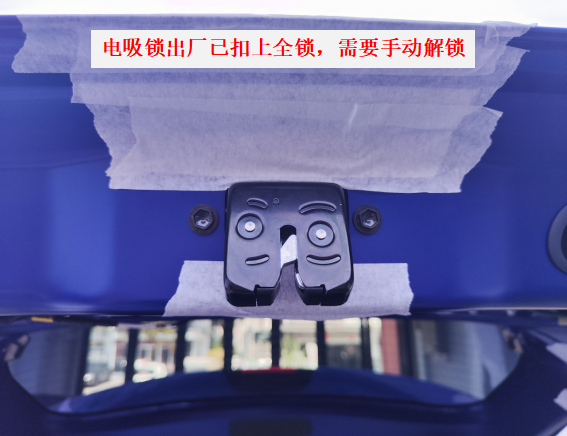

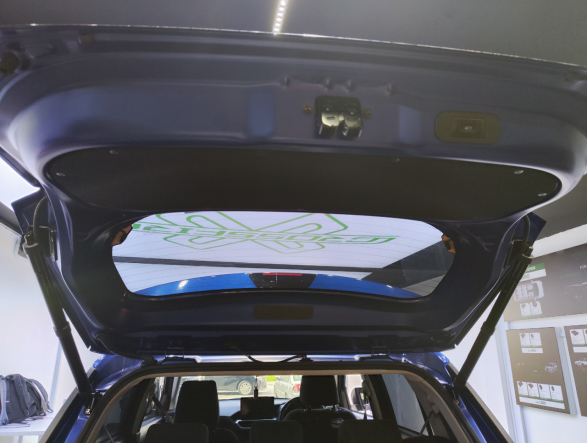

14、锁线号线对插好电吸锁插头。

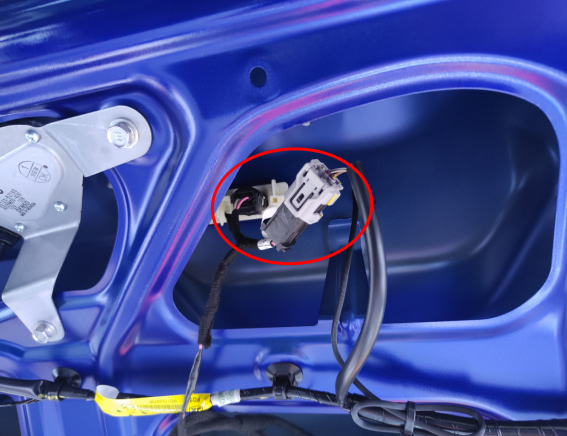

15、对插尾门外按键插头。

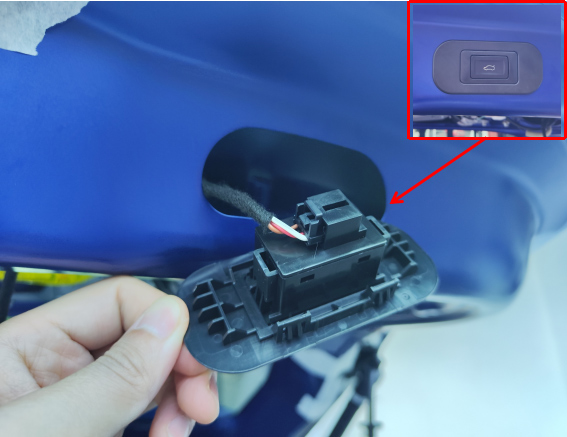

16、原车扣手位安装尾门加装开关，插好插头。

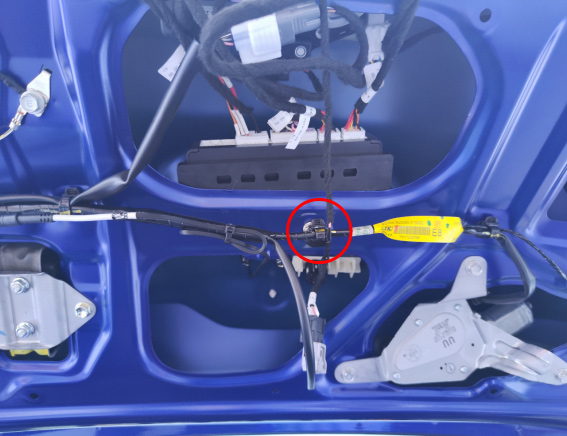

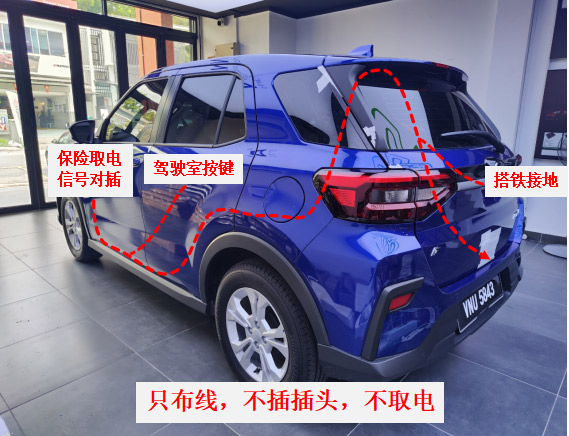

17、布电源线（只布线，不插插头，不取电）。

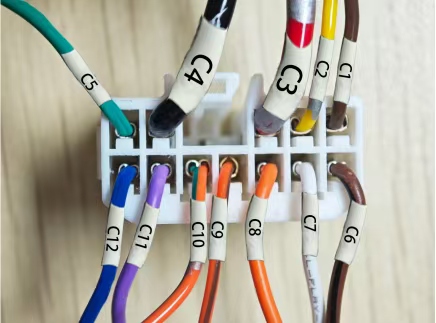

18、将电源线端子按示意图插入胶壳。

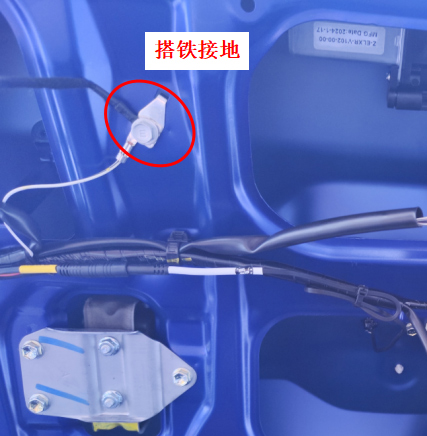

19、尾门处搭铁接地(必须按照图示方式安装地线)。

20、对插中控信号插头。

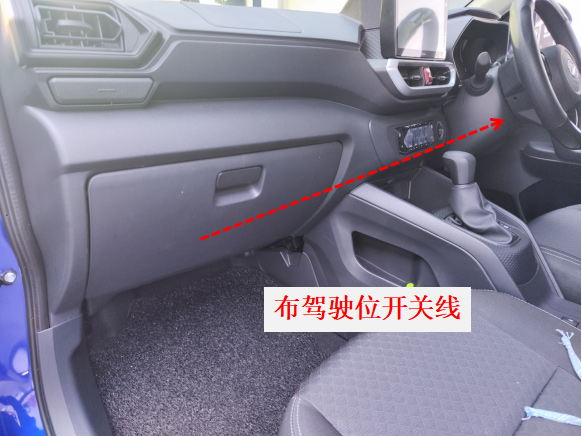

21、布驾驶位开关线到主驾。

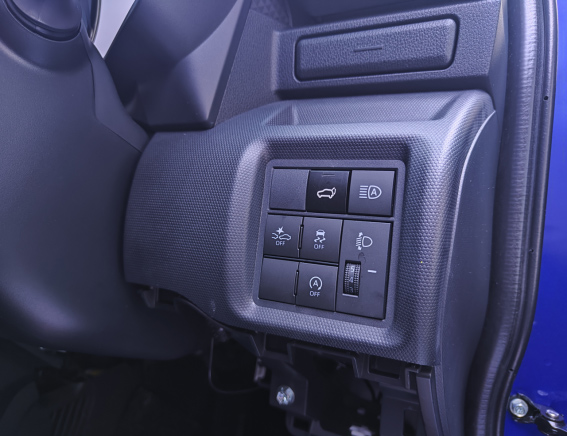

22、驾驶位右侧安装驾驶室开关，插好插头。

23、检查好所有插头。

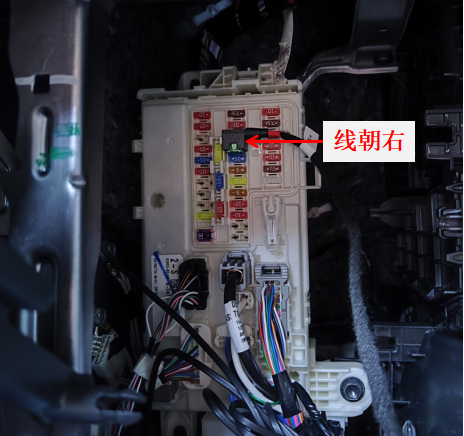

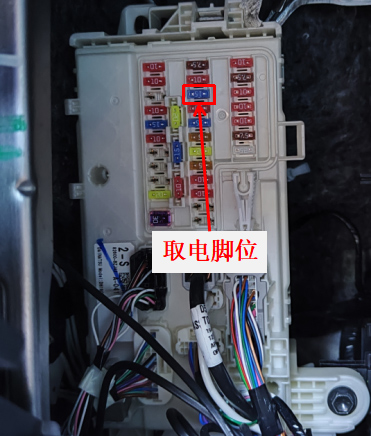

24、驾驶室保险盒的取电脚位如图所示。

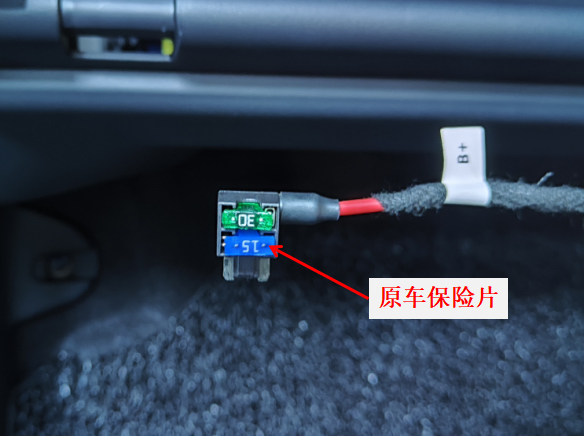

25、原车保险插到取电器空位上。

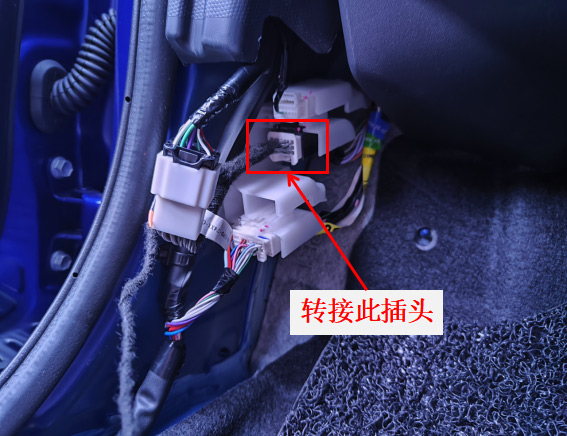

26、将取电器插入保险盒，注意线朝向。

27、安装固定好控制盒。

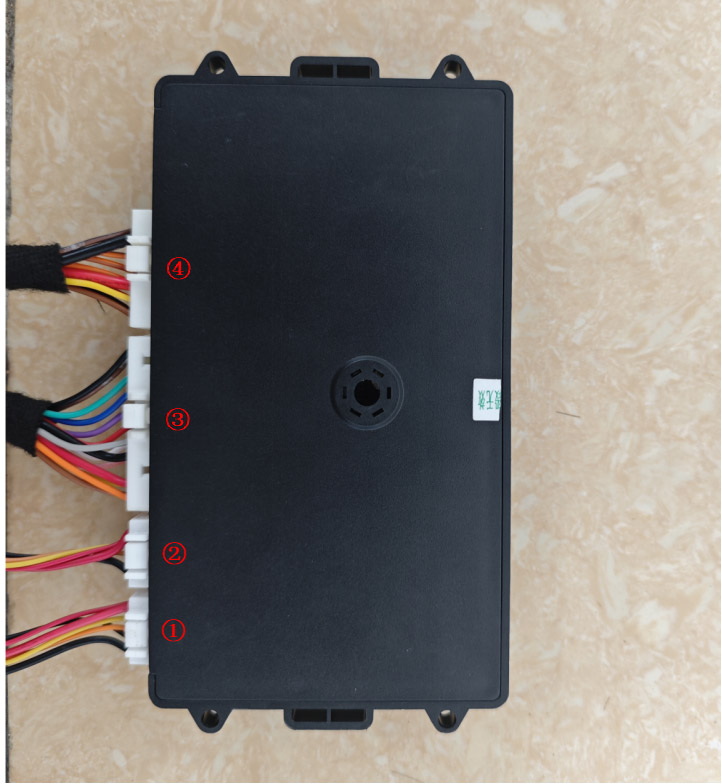

28、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

29.按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

30.装好所以饰板。

五. 系统初始化方法

1. 按尾门加装开关，尾门自动关闭；

2. 按尾门外开关，让尾门打开，“嘀---”长响一声；

3. 系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

  ● 按遥控钥匙解锁键3次；

  ● 按驾驶室解锁键3次；

  ● 按原车尾门开关；

  ● 按尾门加装开关；

  ● 按驾驶室加装开关，开门长按3秒，关门按1下。

2. 尾门暂停方法：

    尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

   ①高度设定

长按尾门上的加装开关，听到长响1声后松开开关，高度记忆成功。

小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

②关门加速

长按尾门上的加装开关，听到短响2声后松开开关，尾门关门加速生效。

（关门加速有五档，重复此步骤一次升一档）

③开门加速

长按尾门上的加装开关，听到短响3声后松开开关，尾门开门加速生效。

（开门加速有五档，重复此步骤一次升一档）

④增加刹车力（开门保持力）

长按尾门上的加装开关，听到长响1声、短响1声后松开开关，刹车力增加生效。

（增加刹车力有五档，重复此步骤一次升一档）

⑤开关提示音切换

长按尾门上的加装开关，听到长响1声、短响2声后松开开关，开关门提示音切换生效。

（默认静音，重复设置可循环切换）

⑥进入语音唤醒词和命令词修改菜单

长按尾门上的加装开关，听到长响1声、短响3声后松开开关，进入语音唤醒词和命令词修改菜单生效。

⑦语音开关72小时和0.5小时断电切换

长按尾门上的加装开关，听到长响2声、短响1声后松开开关，语音开关72小时和0.5小时断电切换生效。

（默认72小时，重复设置可循环切换）

⑧语音开关开和关

长按尾门上的加装开关，听到长响2声、短响2声后松开开关，语音开关开和关生效。

（默认开，重复设置可循环切换）

⑨脚踢开关开和关

长按尾门上的加装开关，听到长响2声、短响3声后松开开关，脚踢开关开和关生效。

（默认开，重复设置可循环切换）

⑩敲击开关2次和3次切换

长按尾门上的加装开关，听到长响3声、短响1声后松开开关，敲击开关2次和3次切换生效。

（默认敲击3次，重复设置可循环切换）

⑪ 敲击开关开和关

长按尾门上的加装开关，听到长响3声、短响2声后松开开关，敲击开关开和关生效。

（默认敲击开，重复设置可循环切换）

⑫ 遥控器解锁键按3次和2次切换

长按尾门上的加装开关，听到长响3声、短响3声后松开开关，遥控器解锁键按3次和2次切换生效。

（默认按3次，重复设置可循环切换）

⑬ 遥控器解锁键按速快/慢切换

长按尾门上的加装开关，听到长响4声、短响1声后松开开关，遥控器解锁键按速快/慢切换生效。

（默认快按，重复设置可循环切换）

⑭ 恢复出厂设置

长按尾门上的加装开关，听到长响5声后松开开关、恢复出厂设置生效。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；

  “嘀---”长响：记忆高度成功。
