（庸系列）25款丰田铂智3X安装说明

一. 安装注意事项

 ● 为了安全和确保产品正常使用，请交由专业技师安装，切勿私自拆卸安装，以免造成产品损坏及安装事故发生；

 ● 请根据本说明书的布线方式布好各条线束，一定要用扎带将各线束与原车线束扎在一起，检查线束不要位于卡扣或螺钉孔位置，避免安装车内饰板卡扣和螺钉时将线束压伤；

 ● 部分线束的端子在出厂时尚未插胶壳，布好线束后为了避免端子碰在一起短路，穿完线束后需先插胶壳，再将线束其它插头与原车插头对插；

 ● 装车前先检查汽车仪表功能显示，车内按键操作是否正常，车门车窗开关是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映；

 ● 安装人员请先取下身上所携带的金属物品及其他硬物，防止在拆装的过程中对汽车漆面、座椅或内饰等造成损伤，注意拆下的汽车饰板组件要放好，避免刮花各汽车饰板组件；

 ● 本说明书里面所有图片仅供参考，不同配置的车型图片可能会有不同，但是安装方法相同。

二. 安装工具

三. 产品清单

四. 安装方法

1、拆掉驾驶室保险盒饰板与驾驶室左侧门槛饰板。

2、拆掉左后排B柱饰板、门槛饰板。

3、拆开尾箱左侧饰板、尾箱垫板和泡沫储物盒。

4、先将图示尾门位置小饰板沿缺口撬开，取下饰板后螺钉。

5、拆掉原车尾门饰板。

6、拆掉原车气杆。

7、拆原车左右车体支架。

8、更换车体左支架。

9、更换车体右支架。

10、拆原车尾门左右支架。

11、更换尾门左支架。

12、更换尾门右支架。

13、安装电动撑杆，L在左，R在右（撑杆编码的第一个字母），撑杆带线的一端安装在尾门，左右一样。

14、尾门图示位置用Ф21开孔器开孔，进撑杆线，左右一样。

15、穿左右撑杆线到尾门，塞好胶塞。

16、拆原车锁（注意取下原车锁线插头）。

17、锁信号线对插好电吸锁插头。

18、安装电吸锁，用原车螺钉固定。

19、对插原车尾门外按键插头。

20、布电源线到尾门。

21、穿电源线到尾门。

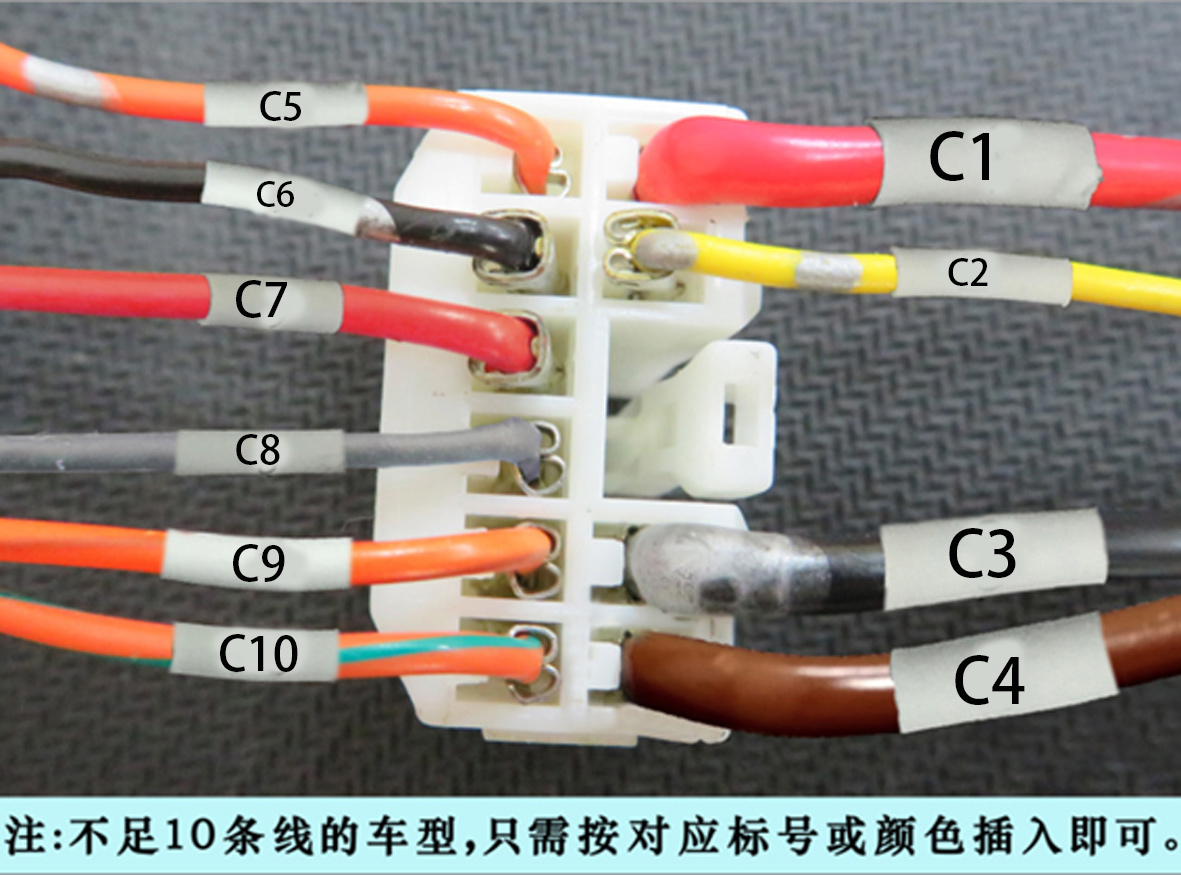

22、电源线端子按示意图插到胶壳内（胶壳在控制盒上）。

23、尾门左侧搭铁接地。(必须按照图示方式安装地线)

24、驾驶室保险盒的取电脚位如图所示。

25、将电源线取电器按图示插入保险盒，注意线朝向。

26、取下尾门图示位置原车线扣，安装控制盒。

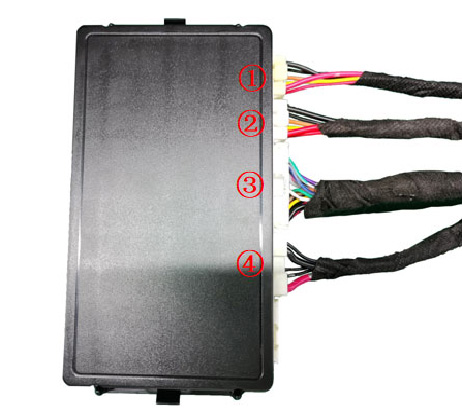

27、将撑杆线①②，锁信号线③，电源线④按顺序插入控制盒。

28、按尾门加装按键开关门一次，系统完成初始化，然后测试电动尾门的各项功能。

29、取下图示位置尾门左侧小饰板，在原车预留开关位置安装加装开关。

30、装好加装开关，装回所有饰板。

五. 系统初始化方法：

①按尾门加装开关，尾门自动关闭；

②按尾门外开关，让尾门打开，“嘀---”长响一声；

③系统初始化完成。

六. 电动尾门使用说明

1. 打开或关闭尾门的方法：

● 长按遥控器的尾门键；

● 按中控屏幕的尾门键：

● 按原车尾门开关；

● 按尾门加装开关。

2. 尾门暂停方法：

尾门运行过程中，按上述方法中的任意一种，尾门会暂停，再按一次，尾门会反向运行。

3.加装开关使用方法：

①关门加速

长按尾门上的加装开关，听到第1声“嘀”后松开开关，短响1声，尾门关门加速生效。

（关门加速有五档，重复此步骤一次升一档）

②开门加速

长按尾门上的加装开关，听到第2声“嘀”后松开开关，短响2声，尾门开门加速生效。

（开门加速有五档，重复此步骤一次升一档）

③语音唤醒词和开关尾门命令词自定义

长按尾门上的加装开关，听到第3声“嘀”后松开开关，短响3声。

短按短响1声后松手，语音设置唤醒词，如：小威小威。短响2声后设置成功

短按短响1声后松手，语音设置开尾门命令词，如：打开后备箱。短响2声后设置成功

短按短响1声后松手，语音设置关尾门命令词，如：关尾门。短响2声后设置成功

短按短响1声后松手，保存设置。

（注意：如下可能会误判：开尾门，关尾门。所以设置开关尾门的命令词有些差异容易识别。）

④屏蔽语音模块

长按尾门上的加装开关，听到第4声“嘀”后松开开关，短响4声，屏蔽语音模块生效。

（重复设置可来回切换）

⑤高度设定

长按尾门上的加装开关，听到第5声“嘀”后松开开关，长响1声，高度记忆成功。

小技巧：尾门运行过程中，暂停一下尾门，然后用手上推尾门到理想的高度。

⑥遥控解锁键快按、慢按模式切换

长按尾门上的加装开关，听到第6声“嘀”后松开开关，长响1声、短响1声，遥控器按键切换成功。

（重复设置可来回切换）

⑦解锁键按3次/2次开关门切换

长按尾门上的加装开关，听到第7声“嘀”后松开开关，长响1声、短响2声，解锁按键切换成功。

（重复设置可来回切换）

⑧增加刹车力（开门保持力）

长按尾门上的加装开关，听到第8声“嘀”后松开开关，长响1声、短响3声，刹车力增加生效。

（增加刹车力有五档，重复此步骤一次升一档）

⑨恢复出厂设置

长按尾门上的加装开关，听到第9声“嘀”后松开开关，长响1声、短响4声，恢复出厂设置生效。

4. 蜂鸣器声音的含义：

  “嘀”响一声：接收到开门/关门或暂停信号，尾门会立刻打开/关闭或暂停；

  “嘀嘀”响两声：开门或关门到位；

  “嘀嘀嘀”响三声：开门或关门过程阻力过大，已经智能防夹了；
